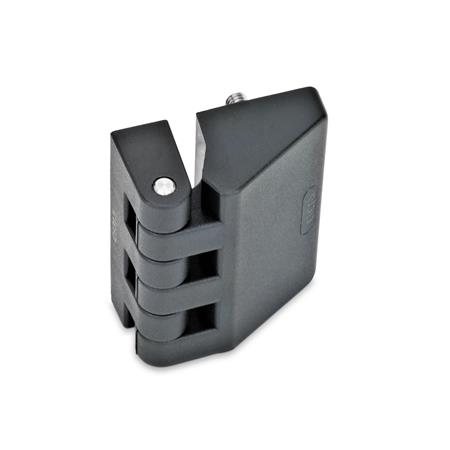

Die Scharniere GN 154 bestehen aus zwei unterschiedlich langen Flügelelementen. Sie werden bevorzugt dann eingesetzt, wenn dickwandige Türen oder Türprofile an dünnwandige Gehäuse angeschraubt werden müssen.
Technische Daten
| Breite l1 | 41 |
|---|
| Breite l2 | 48 |
|---|
| Form | B - 2x Gewindesacklöcher / 2x Gewindestifte |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Breite x1 | 40,5 |
|---|
| Breite x2 | 48,5 |
|---|
| d1 | M 5 |
|---|
| d2 | 5,5 |
|---|
| d3 | 5 |
|---|
| h1 | 20 |
|---|
| h2 | 15 |
|---|
| h3 | 30 |
|---|
| l3 | 35 |
|---|
| l4 | 11 |
|---|
| l5 | 24 |
|---|
| l6 ≈ | 12 |
|---|
| l7 | 17 |
|---|
| l8 | 8 |
|---|
| m1 | 23 |
|---|
| m2 | 24 |
|---|
| t1 | 6,5 |
|---|
| t2 | 6,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,040 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 154 |
|---|
| Bestellbezeichnung | GN 154-41-48-B |
|---|
| EAN | 4045525059214 |
|---|
| Ganter-Bezeichnung | Scharniere, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
