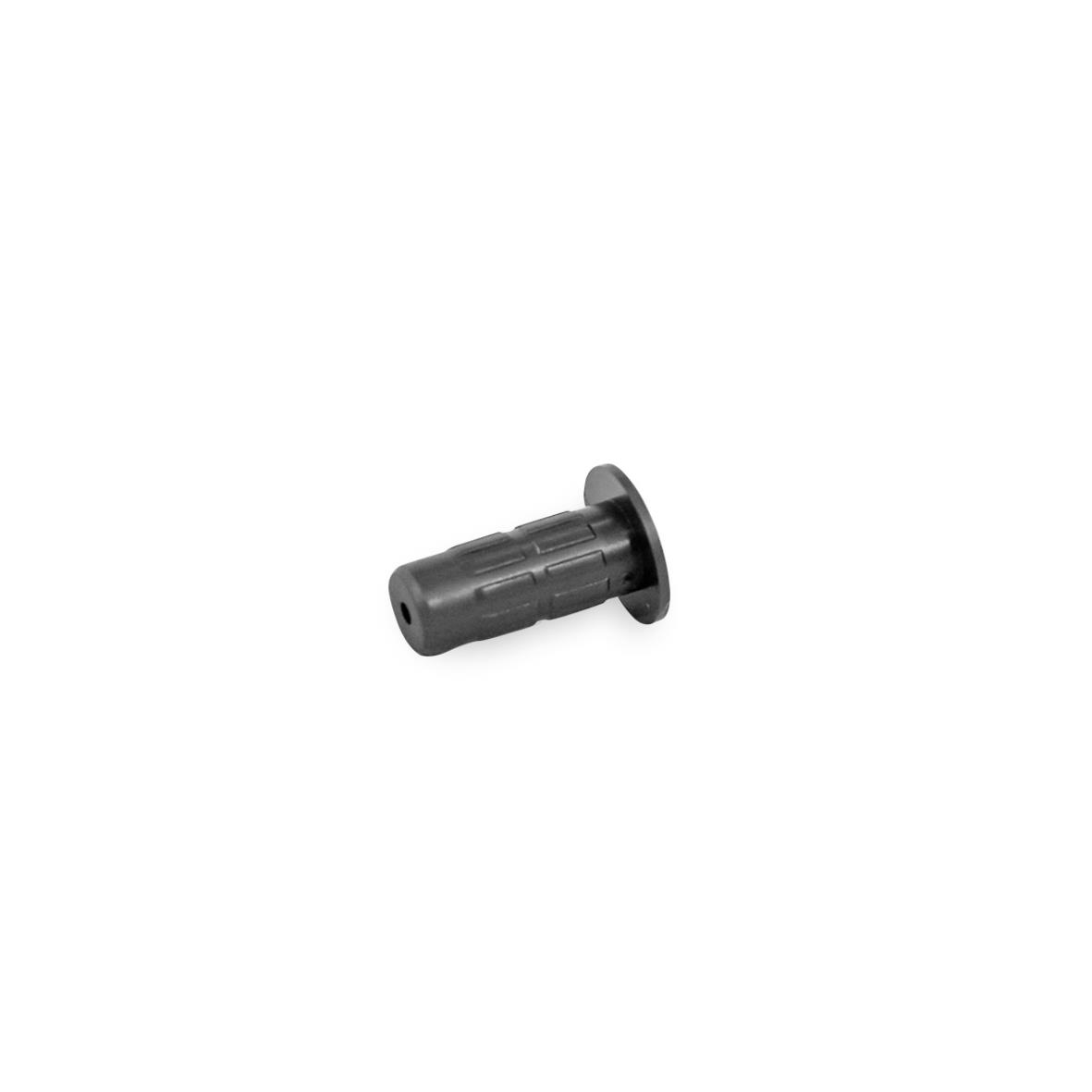

Bolzensets GN 2290 sind als Zubehör für Scharnierflügel GN 2291 zur Montage von individuellen Scharniervarianten konzipiert.
Bolzensets sind bei Kennziffer 1 für Scharniere mit zwei Scharnierflügeln, bei Kennziffer 2 und 3 für Scharniere mit drei Scharnierflügeln ausgelegt. Die Kennziffer 2 wird dabei ausschließlich bei kurzen Mittelflügeln mit einer Länge von 40 mm eingesetzt. Bei längeren Mittelflügeln muss die Kennziffer 3 verwendet werden.
Technische Daten
| Kennziffer | 2 - für dreiteilige Scharniere, mit kurzem Mittelflügel |
|---|
| Farbe | GR - graphitgrau, RAL 7024 |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| d1 | 6 |
|---|
| d2 | 6,15 |
|---|
| d3 | 13,9 |
|---|
| d4 | 8 |
|---|
| d5 | 7,8 |
|---|
| l1 | 60 |
|---|
| l2 | 50 |
|---|
| l3 | 33 |
|---|
| l4 | 1 |
|---|
| l5 | 20 |
|---|
| l6 | 7,5 |
|---|
| l7 | 1,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,027 kg |
|---|

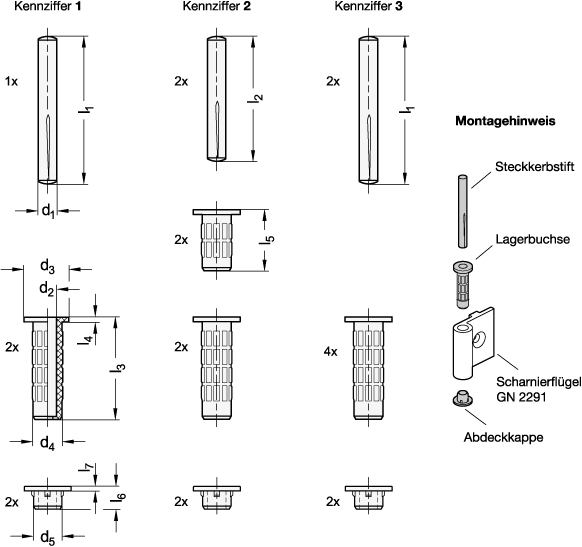

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2290 |
|---|
| Bestellbezeichnung | GN 2290-2-GR |
|---|
| EAN | 4045525495265 |
|---|
| Ganter-Bezeichnung | Bolzensets, für Scharnierflügel GN 2291 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76169990 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
