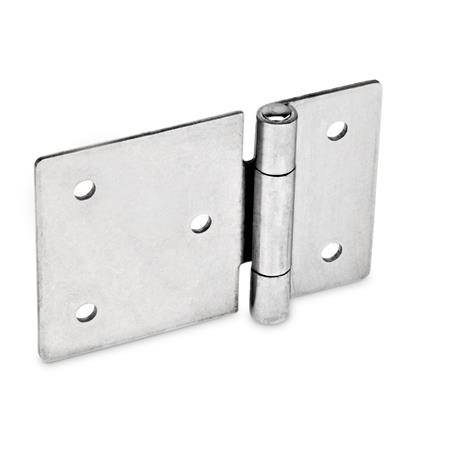

Edelstahl-Blechscharniere GN 136 sind in vielen unterschiedlichen Ausführungen erhältlich und eignen sich für leichte bis mittelschwere Anwendungen.
Die Form A lässt sich außer durch Schweißen auch durch kundenseitig eingebrachte Bohrbilder befestigen.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Breite l1 | 45 |
|---|
| Länge l2 | 30 |
|---|
| Form | B - mit Durchgangsbohrungen |
|---|
| l1 einseitig verlängert | 45 |
|---|
| d1 | 3 |
|---|
| d2 | 3,2 |
|---|
| m1 | 33 |
|---|
| m2 | 18 |
|---|
| m4 | 9 |
|---|
| s | 1,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,019 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 136 |
|---|
| Bestellbezeichnung | GN 136-NI-45-30-B |
|---|
| EAN | 4045525410572 |
|---|
| Ganter-Bezeichnung | Edelstahl-Blechscharniere, horizontal verlängert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
