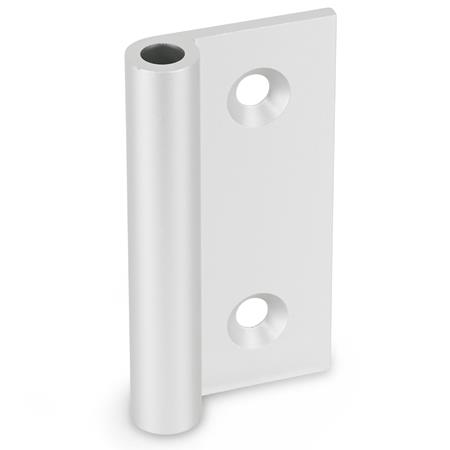

Scharnierflügel GN 2291 können zusammen mit Bolzensets GN 2290 zu individuellen Scharniervarianten kombiniert werden.
Ab einer Scharnierflügellänge von l2 ≥ 250 mm können aufgrund der größeren Bohrungsabstände individuelle Längen durch Kürzen der Scharnierflügel realisiert werden.
Technische Daten
| l1 (Form AF / AN) | 43 |
|---|
| l2 | 80 |
|---|
| Form | AF - Scharnierflügel außenliegend |
|---|
| Kennzeichen | C - mit Senkbohrungen |
|---|
| Oberfläche | EL - eloxiert, naturfarben |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 | 6,6 |
|---|
| d2 | 14 |
|---|
| d3 | 8 |
|---|
| l3 | 36 |
|---|
| m1 Form AF / AN | 20,4 |
|---|
| m2 | 50 |
|---|
| m4 | 150 |
|---|
| n | 8 |
|---|
| s1 | 3,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,045 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2291 |
|---|
| Bestellbezeichnung | GN 2291-43-80-AF-C-EL |
|---|
| EAN | 4045525494572 |
|---|
| Ganter-Bezeichnung | Scharnierflügel für Aluminiumprofile / Flächenelemente |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76169990 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
