Horizontal verlängerte Schwerlastscharniere GN 237.3 sind für den Einsatz unter erschwerten Bedingungen ausgelegt. Vergrößerte Befestigungsabstände und die zusätzliche Montagebohrung verbessern die Krafteinleitung in die Umgebungskonstruktion. Die Scharnierstifte sind formschlüssig verpresst und erlauben somit den Einsatz der Scharniere bei starken Vibrationen und Erschütterungen.
Der Werkstoff der Scharnierflügel zeichnet sich durch eine hohe Festigkeit aus und eignet sich durch das martensitische Gefüge aber nur bedingt für den Einsatz in aggressiven Umgebungen. Günstige Reibpaarungen der Scharnierkomponenten und die Schmierung reduzieren den Verschleiß auf ein Minimum.
Die Form B verfügt über Zentrieransätze, die ein seitliches Verrutschen bei hoher Last verhindern und so die Befestigungsschrauben vor unzulässigen Querkräften schützen.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Breite l1 | 160 |
|---|
| Länge l2 | 80 |
|---|
| Form | A - mit Bohrungen für Senkschrauben |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Breite l11 | 160 |
|---|
| d1 | 10,3 |
|---|
| d2 | 10 |
|---|
| d3 | 14,5 |
|---|
| d4 empf. Aufnahme-Ø | 15 |
|---|
| h1 | 20 |
|---|
| h2 | 10 |
|---|
| h3 | 10,5 |
|---|
| h4 | 4 |
|---|
| h5 | 21 |
|---|
| l3 | 75 |
|---|
| l4 | 75 |
|---|
| m1 | 60 |
|---|
| m2 | 50 |
|---|
| m3 | 30 |
|---|
| Scharnierflügel | l3 = l4 - beidseitig verlängert |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,915 kg |
|---|

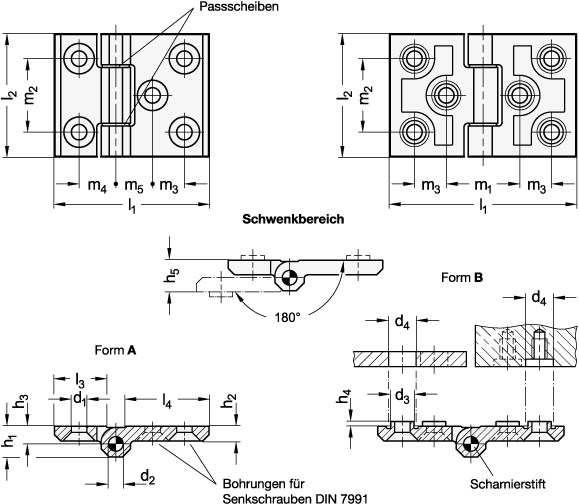

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 237.3 |
|---|
| Bestellbezeichnung | GN 237.3-NI-160-80-A-SW |
|---|
| EAN | 4045525538351 |
|---|
| Ganter-Bezeichnung | Schwerlastscharniere, Edelstahl, horizontal verlängert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
