Drehspannriegel GN 116.1 verfügen über eine Schließmechanik, welche die Drehbewegung des Bedienelementes bzw. Steckschlüssels in eine 90°-Drehung und anschließend in eine axiale Bewegung des Riegels von 12 mm (Verfahrweg) umsetzt. Innerhalb der einzelnen Riegelabstände könne dadurch große Schließhübe z. B. in Verbindung mit Abdichtungen realisiert werden.
Durch verschieden gekröpfte Riegel lässt sich ein Klemmbereich A1...A5 von 4 bis 46 mm abdecken. Eine breite Überdeckung der Klemmbereiche ist durch die gewählte Abstufung gewährleistet.
Das zulässige Anzugsdrehmoment der Spannschraube liegt bei 2 Nm, wodurch der Riegel eine axiale Schließkraft von ca. 300 N erreicht.
Technische Daten
| Form | VDE - mit Doppelbart |
|---|
| Klemmbereich A KB | A 5 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Klemmbereich A1 ... A5 (Türbreite + Zangenbreite) | A 1 |
|---|
| x2 | A 2 |
|---|
| x5 | A 3 |
|---|
| x6 | A 4 |
|---|
| x7 | A 5 |
|---|
| b max. | 6 |
|---|
| Länge | 9,5 |
|---|
| Länge l ≈ | 9,5 |
|---|
| Länge l ≈ | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,100 kg |
|---|

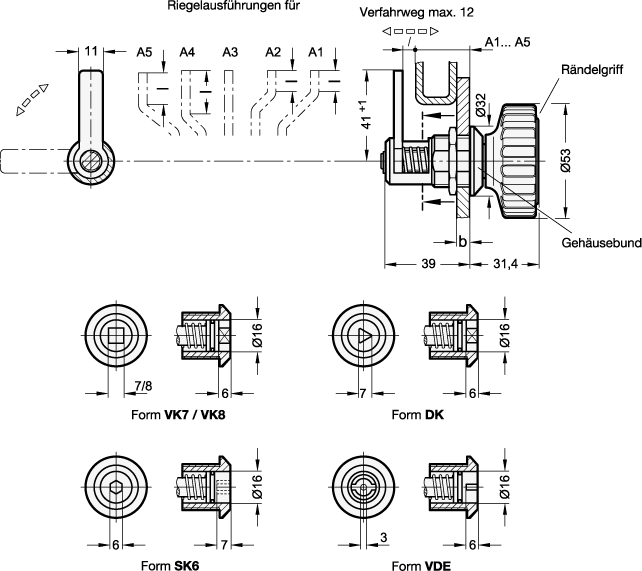

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 116.1 |
|---|
| Bestellbezeichnung | GN 116.1-VDE-A5 |
|---|
| EAN | 4045525813595 |
|---|
| Ganter-Bezeichnung | Drehspannriegel, Betätigung mit Bedienelement oder Steckschlüssel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83089000 |
|---|
| eCl@ss 5.1.4 | 23230000 |
|---|
