Toleranzen von Abkantungen, unterschiedliche Blechdicken oder die Verwendung von Dichtungen haben zur Folge, dass Anschraub- und Befestigungsflächen von Mehrgelenkscharnieren an Rahmen und Tür nicht im gewünschten Abstand zueinander liegen.

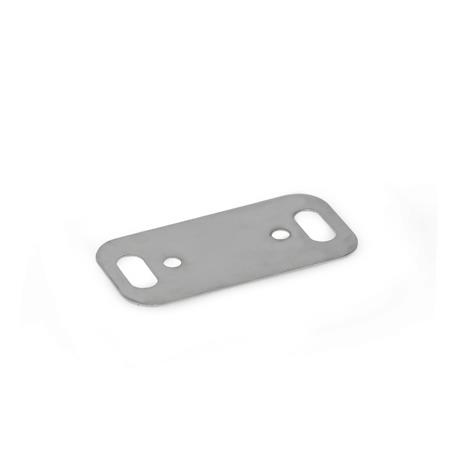

Die Distanzplatten GN 7247.2 sind bezüglich ihrer Abmessungen als Zubehör für Mehrgelenkscharniere GN 7241, GN 7243 und GN 7247 ausgelegt. Sie ermöglichen eine Justierung in der dritten Ebene bei der Montage. Einzeln oder in Kombination unterlegt, sorgen sie für den gewünschten Positions- bzw. Höhenausgleich an den Befestigungsflanschen.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften mit denen die Distanzplatten sowie die Mehrgelenkscharniere auf einfache Art positioniert werden können.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Länge l | 60 |
|---|
| s | 2 |
|---|
| Oberfläche | MT - matt, gleitgeschliffen |
|---|
| b | 30 |
|---|
| d1 | 6,5 |
|---|
| d2 | 4,2 |
|---|
| m1 | 46 |
|---|
| m2 | 8 |
|---|
| m3 | 28 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,024 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7247.2 |
|---|
| Bestellbezeichnung | GN 7247.2-NI-60-2-MT |
|---|
| EAN | 4045525575820 |
|---|
| Ganter-Bezeichnung | Distanzplatten, Edelstahl, für Mehrgelenkscharniere (Aluminium) |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
