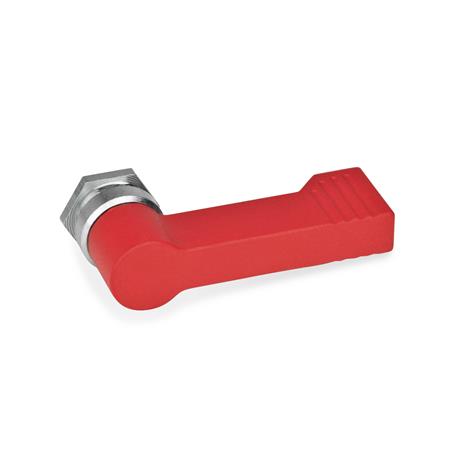

Sperrriegel GN 702 eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, bei denen keine dynamische Belastung auftritt.
für die Sperrriegel der Form C ist zur Montage eine Bohrung gemäß Skizze in die Anschraubfläche einzubringen.
Diese wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 an.
Des Weiteren kann die Montagebohrung durch Bohren / Fräsen realisiert werden.
Technische Daten
| Griffdurchmesser d | 17 |
|---|
| Länge r | 40 |
|---|
| Form | C - mit Außengewinde |
|---|
| Farbe | RS - rot, RAL 3000, strukturmatt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b | 10 |
|---|
| l1 ≈ | 5,5 |
|---|
| l2 | 16,5 |
|---|
| l3 min. | 21,5 |
|---|
| l4 | 11 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,070 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 702 |
|---|
| Bestellbezeichnung | GN 702-17-40-C-RS |
|---|
| EAN | 4045525706866 |
|---|
| Ganter-Bezeichnung | Sperrriegel mit 4 Raststellungen, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23279090 |
|---|
