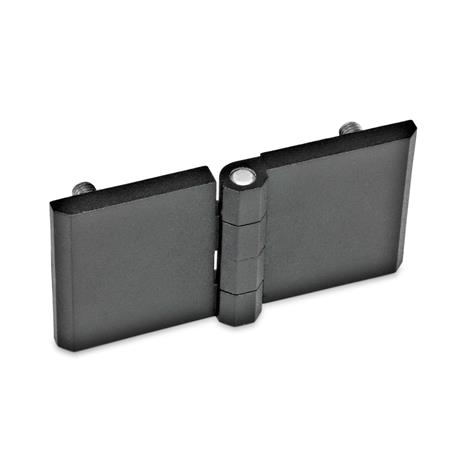

Scharniere GN 237 mit horizontal verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus. Sie werden eingesetzt, wenn vergrößerte Abstände der Befestigungsbohrungen erforderlich sind.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Länge l1 | 76 |
|---|
| Breite l2 | 50 |
|---|
| Form | C - 2x2 Gewindestifte |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| d1 | M 6 |
|---|
| d3 | 6 |
|---|
| h1 | 11,5 |
|---|
| h2 | 6 |
|---|
| h3 | 6,5 |
|---|
| h4 | 13 |
|---|
| l3 | 31,5 |
|---|
| l4 | 31,5 |
|---|
| l5 | 12 |
|---|
| m1 | 56 |
|---|
| m2 | 30 |
|---|
| m3 | 28 |
|---|
| m4 | 28 |
|---|
| Scharnierflügel | l3 = l4 - beidseitig verlängert |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,139 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 237 |
|---|
| Bestellbezeichnung | GN 237-ZD-76-50-C-SW |
|---|
| EAN | 4045525876385 |
|---|
| Ganter-Bezeichnung | Scharniere, Zink-Druckguss, horizontal verlängert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
