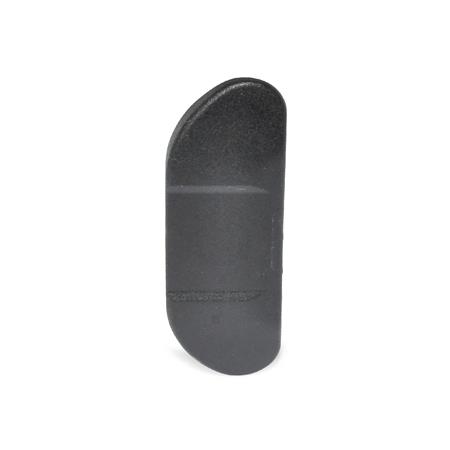

Auflauframpen GN 120.2 werden in Verbindung mit Türverriegelungen eingesetzt, die nach dem Vorreiberprinzip arbeiten. Dabei verhindern sie Abrieb durch den Riegel und schützen so z. B. Korrosionsschutzschichten am Türrahmen. Zudem bieten sie Sicherheit gegen selbsttätiges öffnen da sich die Riegel in geschlossener Stellung in einer leichten Vertiefung arretieren.
Wenn die Positionierzapfen d2 nicht benötig werden, können diese z. B. mit einem Seitenscheider leicht entfernt werden.
Technische Daten
| Außendurchmesser h | 60 |
|---|
| b1 | 4 |
|---|
| Form | B - Befestigung durch Klebepad |
|---|
| Farbe | SW - schwarz, matt |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| b2 | 4,6 |
|---|
| d1 | M 4 |
|---|
| d2 | 3 |
|---|
| l1 | 20 |
|---|
| l2 | 10 |
|---|
| m1 | 40 |
|---|
| m2 | 35 |
|---|
| verwendbar für | GN 115 / GN 115.7 / GN 115.9 / GN 115.10 / GN 515 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,005 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 120.2 |
|---|
| Bestellbezeichnung | GN 120.2-60-4-B-SW |
|---|
| EAN | 4045525370586 |
|---|
| Ganter-Bezeichnung | Auflauframpen, Kunststoff, für Verriegelungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
