Folgende Anwendungsrichtlinien sind für Ringmuttern GN 582, auch im Hinblick auf die in der Tabelle aufgeführten Belastbarkeitsangaben, zu beachten:
Die Ringmutter muss voll aufgeschraubt sein und vollflächig auf der Auflagefläche aufliegen.
Das Gegengewinde muss ebenso lang sein wie die Länge des Muttergewindes und der Werkstoff der Schraube muss der Belastbarkeit der Ringmutter genügen.
Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jeder Ringmutter beigefügt ist (siehe auch unter www.ganternorm.com/de/service).
Das amtliche Normblatt sieht noch die Größen M30, M36, M42, M48, M56, M64, M72 x 6, M80 x 6 und M100 x 6 vor.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Innengewinde d1 | M 20 |
|---|
| d2 | 40 |
|---|
| d3 | 72 |
|---|
| d4 | 40 |
|---|
| e | 16 |
|---|
| h | 71 |
|---|
| k | 16 |
|---|
| m | 19 |
|---|
| F1 max. in N | 12000 |
|---|
| F2 max. in N | 8600 |
|---|
| F3 max. in N | 6000 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,380 kg |
|---|

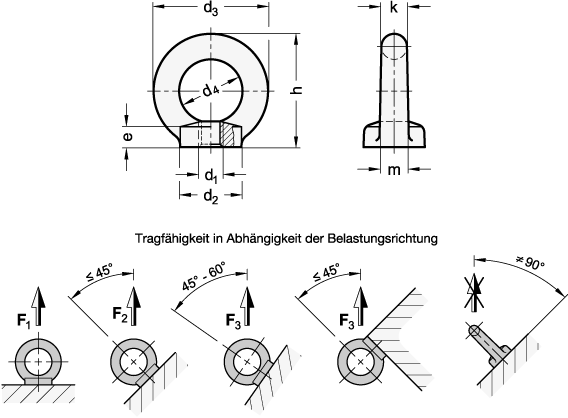

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 582 |
|---|
| Bestellbezeichnung | GN 582-M20-NI |
|---|
| EAN | 4045525482234 |
|---|
| Ganter-Bezeichnung | Ringmuttern, Edelstahl A2 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181300 |
|---|
| eCl@ss 5.1.4 | 23110801 |
|---|
