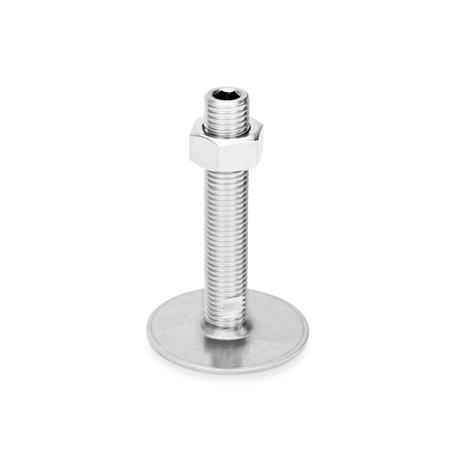

Stellfüße GN 41 sind für den Einsatz in aggressiven Umgebungen vorgesehen. Die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten machen diese Gelenkfüße universell einsetzbar.
Die Fußteller mit Gummiauflage schützen empfindliche Oberflächen und vermindern ein seitliches Verrutschen. Die Form B0 lässt sich zudem über zwei Bohrungen an der Aufstellfläche befestigen.
Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
Technische Daten
| Fußdurchmesser d1 | 80 |
|---|
| Gewinde d2 | M 20 |
|---|
| Länge l1 (T/TK/U/UK) | 75 |
|---|
| Form (Fußteller) | D0 - ohne Gummiauflage |
|---|
| Spindelvariante | UK - mit Mutter, Innensechskant oben und Schlüsselfläche unten |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d1 | 80 |
|---|
| d2 | M 20 |
|---|
| h1 | 3 |
|---|
| h4 | 19 |
|---|
| m | 64 |
|---|
| sw2 | 15 |
|---|
| sw3 | 10 |
|---|
| Ausführung T / TK / U / UK | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,334 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 41 |
|---|
| Bestellbezeichnung | GN 41-80-M20-75-D0-UK |
|---|
| EAN | 4045525046580 |
|---|
| Ganter-Bezeichnung | Stellfüße, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
