Die drehbaren Lastbügel GN 586.1 sind klappbar, allseitig drehbar und nehmen die volle Last in jeder zugelassenen Zugrichtung auf.
Sie bieten eine hohe Belastbarkeit mit geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belastungsrichtungen.
Die in der Tabelle angegebene Nenntragfähigkeit ist auf dem Anschraubbügel deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Lastbügel GN 586.1 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jedem drehbarem Lastbügel beigefügt ist (siehe auch unter www.ganternorm.com/de/service).
Technische Daten
| Gewinde d1 | M 16 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 30 |
|---|
| h1 | 99 |
|---|
| h2 | 85 |
|---|
| h3 | 39 |
|---|
| h4 | 46 |
|---|
| k1 | 13,5 |
|---|
| k2 | 56 |
|---|
| k3 | 38 |
|---|
| k4 | 86 |
|---|
| k5 | 47 |
|---|
| l1 | 22 |
|---|
| l2 | 34,5 |
|---|
| r | 38 |
|---|
| sw1 | 24 |
|---|
| sw2 | 10 |
|---|
| Anzugsmoment in Nm | 150 |
|---|
| Nenntragfähigkeit in t (WLL) | 2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,500 kg |
|---|

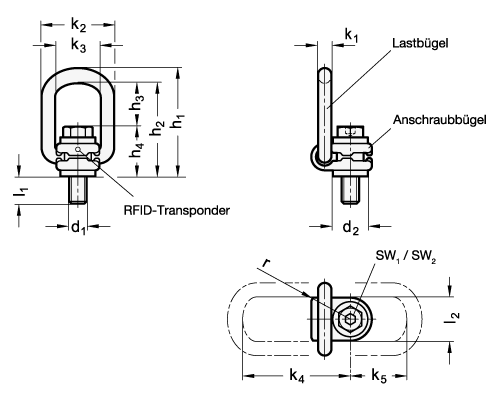

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 586.1 |
|---|
| Bestellbezeichnung | GN 586.1-M16 |
|---|
| EAN | 4045525385955 |
|---|
| Ganter-Bezeichnung | Drehbare Lastbügel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
