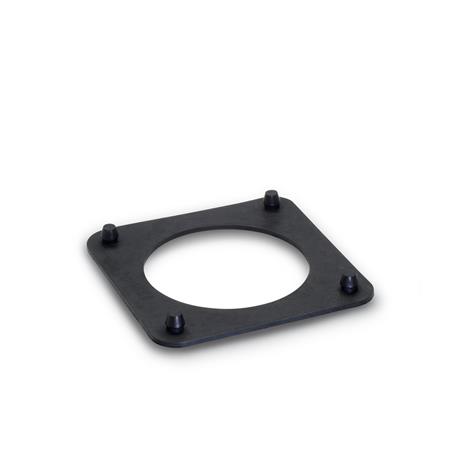

Gummiunterlagen GN 148.2 dienen zusammen mit den Maschinenfüßen GN 148 zur Aufstellung von Maschinen und Aggregaten, wenn keine feste Verschraubung mit dem Untergrund vorgesehen ist.
Sie werden zur Fixierung am Maschinenfuß in die Befestigungsbohrungen der Flansche eingeschnappt. Kleine Noppen an der Unterseite der Gummiunterlage erhöhen die Standsicherheit.
Technische Daten
| l2 | 168 |
|---|
| Form | B - für Vierloch-Flansch (d~1~ = 113 / 126) |
|---|
| d1 Ø Maschinenfuß GN 148 | 113 |
|---|
| d2 Form A | 150 |
|---|
| d3 | 120 |
|---|
| m1 Form A | 184 |
|---|
| m2 Form B | 132 |
|---|
| s | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,087 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 148.2 |
|---|
| Bestellbezeichnung | GN 148.2-168-B |
|---|
| EAN | 4045525782693 |
|---|
| Ganter-Bezeichnung | Gummiunterlagen für Maschinenfüße GN 148 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 40169997 |
|---|
| eCl@ss 5.1.4 | 23189101 |
|---|
