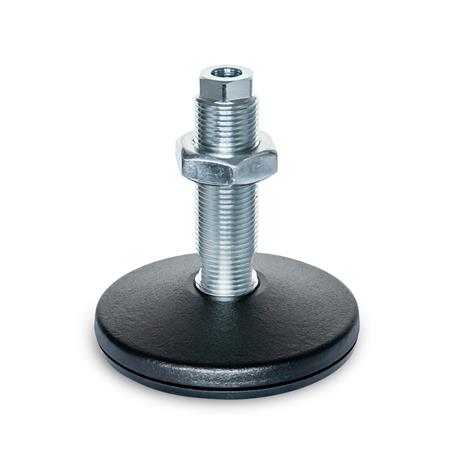

Maschinenfüße GN 37 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt. Mit der Durchgangsbohrung lassen sich die Maschinenfüße zentral am Boden befestigen und sind so für Druck- und Zugbelastungen geeignet.
Fußteller und Spindel sind nicht miteinander verbunden, beim Aufstellen zentrieren sich diese durch den Radius am Auflagepunkt selbst.
Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen. Bei der Form C wird die zentrale Schraubstelle durch einen O-Ring in der Fußplatte am Boden abgedichtet. In Verbindung mit einer Auffangwanne können so z. B. Schmierstoffe nicht auslaufen und in den Untergrund gelangen.
Technische Daten
| Fußdurchmesser d1 | 160 |
|---|
| Gewinde d2 | M 36 x 2 |
|---|
| Gewindelänge l1 | 110 |
|---|
| Form (Fußplatte) | B - mit Gummiauflage |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 17,5 |
|---|
| l2 ≈ | 45 |
|---|
| l3 | 27 |
|---|
| s | 6 |
|---|
| sw1 | 30 |
|---|
| sw2 | 30 |
|---|
| Form B | 70 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 2,620 kg |
|---|

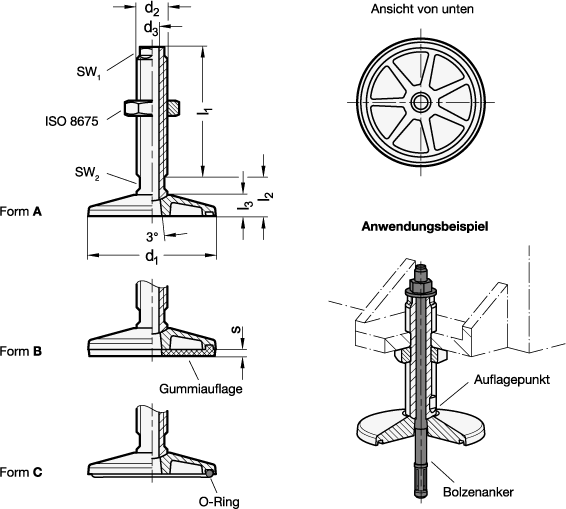

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 37 |
|---|
| Bestellbezeichnung | GN 37-160-M36X2-110-B |
|---|
| EAN | 4045525698079 |
|---|
| Ganter-Bezeichnung | Maschinenfüße, mit zentraler Befestigungsbohrung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
