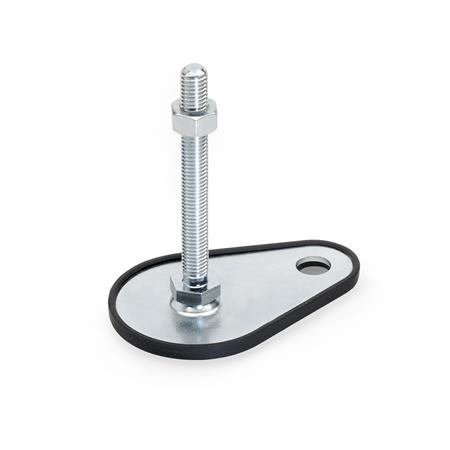

Stellfüße GN 42 lassen sich durch die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten universell einsetzen.
Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.
Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
Technische Daten
| Fußdurchmesser d1 | 80 |
|---|
| Gewinde d2 | M 12 |
|---|
| Länge l1 (S/SK) | 125 |
|---|
| Form (Fußteller) | A1 - mit Gummiauflage, aufgeklipst, schwarz |
|---|
| Spindelvariante | SK - mit Mutter, Außensechskant unten |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 13 |
|---|
| h1 | 3 |
|---|
| Länge l7 (X) | 85 |
|---|
| m | 70 |
|---|
| r | 15 |
|---|
| s | 2 |
|---|
| d1 | 80 |
|---|
| d2 | M 12 |
|---|
| h3 | 12 |
|---|
| sw1 | 17 |
|---|
| Statische Belastbarkeit in kN Ausführung S / SK | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,293 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 42 |
|---|
| Bestellbezeichnung | GN 42-80-M12-125-A1-SK |
|---|
| EAN | 4045525050297 |
|---|
| Ganter-Bezeichnung | Stellfüße, Stahl, mit Befestigungslasche, Tropfenform |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
