Hochfeste, gerade Schäkel GN 584 sind in Anlehnung an die US Federal Specification RR-C-271 hergestellt und zeichnen sich durch 6-fache Sicherheit aus. Die Mindestbruchkraft liegt daher mindestens um das 6-fache über dem Wert der Nenntragfähigkeit (WLL).
Die Nenngröße und die Nenntragfähigkeit (WLL) sind auf dem Schäkel eingeschmiedet, was die sichere Zuordnung des Anschlagmittels erleichtert. Generell darf die Nenntragfähigkeit nicht überschritten werden.
Die Ausführung mit Mutter und Splint (Form B) wird in der Regel für andauernde Verbindungen empfohlen. Die Bolzen können sich drehen und die Muttern sind gegen unbeabsichtigtes Lösen durch einen Splint gesichert.
Weitere Anwendungsrichtlinien enthält die Betriebsanleitung, die jedem Schäkel beigefügt ist (siehe auch unter www.ganternorm.com/de/service).
Technische Daten
| Durchmesser d1 | 16 |
|---|
| Form | B - Bolzen mit Mutter und Splint |
|---|
| Werkstoff | VS - Vergütungsstahl |
|---|
| in Zoll | 5/8 |
|---|
| b | 27 |
|---|
| d2 | 19 |
|---|
| d3 UNC-Gewinde | 3/4 x 10 |
|---|
| d4 | 42 |
|---|
| h | 51 |
|---|
| Nenntragfähigkeit (WLL) | 3,25 t [32,5 kN] |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,670 kg |
|---|

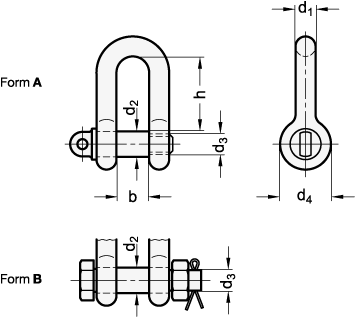

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 584 |
|---|
| Bestellbezeichnung | GN 584-16-B |
|---|
| EAN | 4045525897915 |
|---|
| Ganter-Bezeichnung | Schäkel, Vergütungsstahl, gerade Ausführung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
