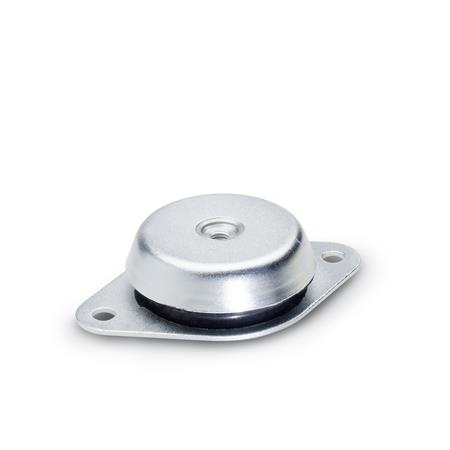

Mit Maschinenfüßen GN 148 können insbesondere schwere Maschinen und Aggregate schwingungsisoliert aufgestellt werden.
Dies hat einen positiven Einfluss auf die Lebensdauer einer Maschine und trägt zur Lärmminderung bei.
Dabei zeichnet sich ihr Aufbau dadurch aus, dass auch Horizontalkräfte aufgenommen werden können.
Die Ausführung mit Abreißsicherung (Kennziffer 2) schützt die Maschinenfüße vor der Zerstörung durch Abreißen bei Überlastung durch Zug.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
Technische Daten
| Fußdurchmesser d1 | 90 |
|---|
| Gewinde d2 | M 12 |
|---|
| Form | A - mit Zweiloch-Flansch (d~1~= 60 / 90 / 113) |
|---|
| Kennziffer | 1 - ohne Abreißsicherung |
|---|
| Härte | 68 - hart |
|---|
| d3 | 106 |
|---|
| d4 Form A | 13 |
|---|
| h | 39 |
|---|
| s | 3 |
|---|
| b Form A | 110 |
|---|
| l1 Form A | 170 |
|---|
| m1 Form A | 140 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,720 kg |
|---|

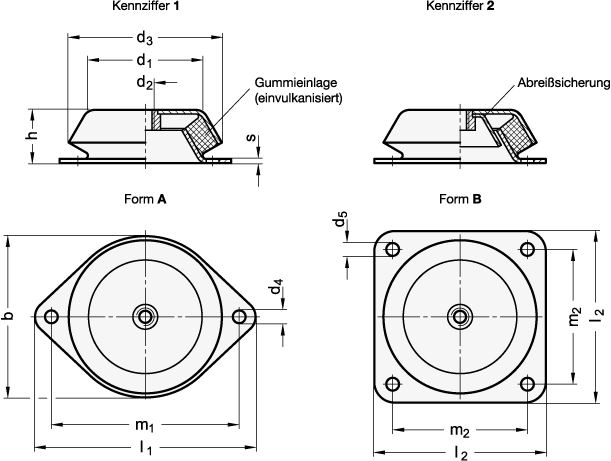

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 148 |
|---|
| Bestellbezeichnung | GN 148-90-M12-A-1-68 |
|---|
| EAN | 4045525782419 |
|---|
| Ganter-Bezeichnung | Maschinenfüße mit Schwingungsdämpfung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 40169991 |
|---|
| eCl@ss 5.1.4 | 23189090 |
|---|
