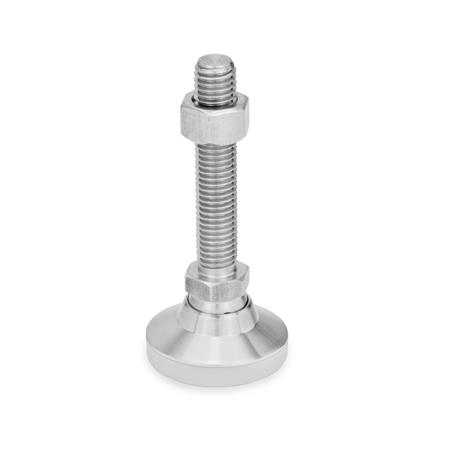

Die statische Belastbarkeit der Gelenkfüße GN 343.6 ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel mit Verstellspindel (Werkstoff 1.4305).
Dabei gehen die in der Tabelle angegebenen Werte von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und müssen entsprechend berücksichtigt werden.
Gelenkfüsse der Form KSE / KRE verfügen über leitfähige Kunststoffkappen, die eine elektrostatische Aufladung verhindern. Die ESD-Konformität wurde nach DIN EN 61340-5-1 / DIN EN 61340-5-3 geprüft und bestätigt.
Die Gelenkfüße GN 343.6 sind nicht demontierbar.
Technische Daten
| Fußdurchmesser d1 | 60 |
|---|
| Gewinde d2 | M 12 |
|---|
| Gewindelänge l1 | 63 |
|---|
| Form | KS - mit Kunststoffkappe, gleitfähig |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 | 36 |
|---|
| l3 | 37,5 |
|---|
| l4 | 8,5 |
|---|
| l5 | 10 |
|---|
| sw | 17 |
|---|
| Statische Belastbarkeit in kN Form OS, KS, KSE | 16 |
|---|
| Form KR, KRE | 7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,406 kg |
|---|

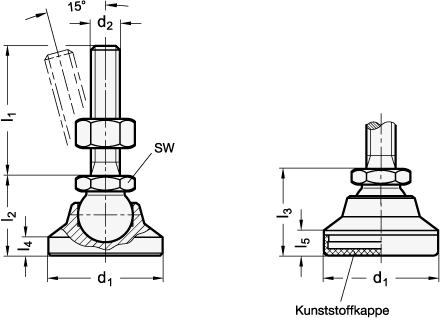

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 343.6 |
|---|
| Bestellbezeichnung | GN 343.6-60-M12-63-KS |
|---|
| EAN | 4045525446564 |
|---|
| Ganter-Bezeichnung | Gelenkfüße, Edelstahl, mit Verstellspindel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
