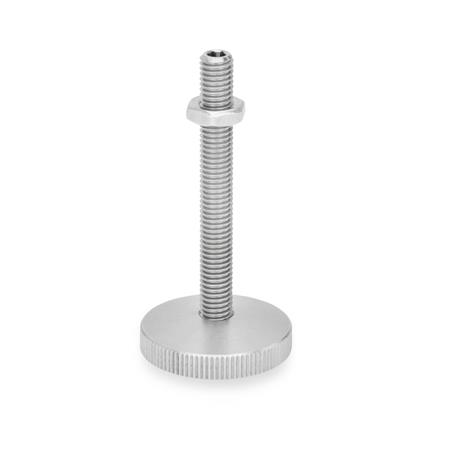

Stellfüße GN 339 werden bei Geräten eingesetzt, bei denen für die Justierung zwischen Fuß und Schraube keine Gelenkverbindung erforderlich ist.
Sie zeichnen sich durch eine geringe Bauhöhe aus.
Die gleitfähige bzw. rutschfeste Kunststoffkappe ist solide im Fuß verankert"."
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Fußdurchmesser d1 | 36 |
|---|
| Gewinde d2 | M 10 |
|---|
| Gewindelänge l1 | 45 |
|---|
| Form | KS - mit Kunststoffkappe, gleitfähig |
|---|
| l2 ≈ | 9 |
|---|
| l3 ≈ | 6 |
|---|
| l4 Form KS | 1 |
|---|
| Form KR | 0,5 |
|---|
| sw | 5 |
|---|
| Statische Belastbarkeit in kN | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,078 kg |
|---|

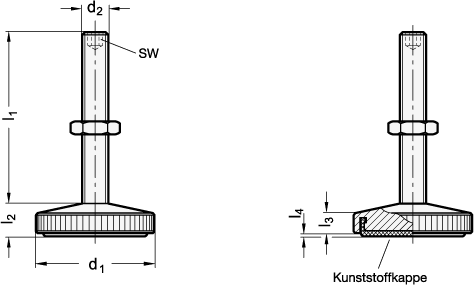

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 339 |
|---|
| Bestellbezeichnung | GN 339-36-M10-45-KS-NI |
|---|
| EAN | 4045525963443 |
|---|
| Ganter-Bezeichnung | Stellfüße, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
