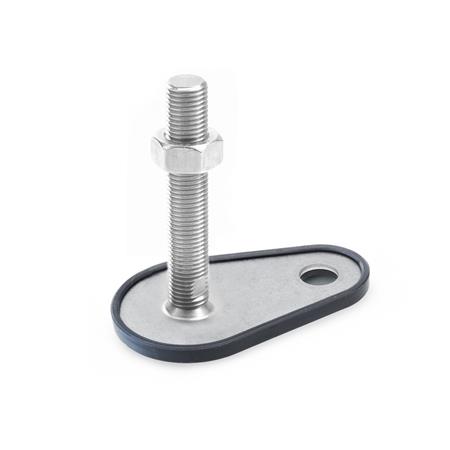

Stellfüße GN 45 sind für den Einsatz in besonders aggressiven Umgebungen vorgesehen. Die erhältlichen Kombinationen der Fußtellervarianten machen diese Gelenkfüße universell einsetzbar.
Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.
Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
Technische Daten
| Fußdurchmesser d1 | 50 |
|---|
| Gewinde d2 | M 16 |
|---|
| Länge l1 (T/TK) | 125 |
|---|
| Form (Fußteller) | D1 - mit Gummiauflage, aufgeklipst, schwarz |
|---|
| Spindelvariante | TK - mit Mutter, Schlüsselfläche unten |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d3 | 13 |
|---|
| h1 | 2,5 |
|---|
| h4 | 17 |
|---|
| l8 | 60 |
|---|
| m | 45 |
|---|
| r | 15 |
|---|
| s | 2 |
|---|
| sw2 | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,273 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 45 |
|---|
| Bestellbezeichnung | GN 45-50-M16-125-D1-TK |
|---|
| EAN | 4045525451766 |
|---|
| Ganter-Bezeichnung | Stellfüße, Edelstahl 1.4404 (A4), mit Befestigungslasche, Tropfenform |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
