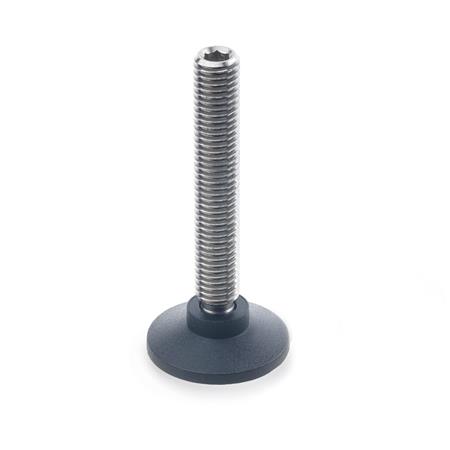

Gelenkstücke GN 638 werden zum Aufstellen und Nivellieren von Geräten und Vorrichtungen oder zum Andrücken und Spannen verwendet.
Das Druckstück aus Kunststoff verhindert Beschädigungen an empfindlichen Oberflächen. Die Edelstahlausführung kann durch die verwendeten Werkstoffe auch in aggressiveren Umgebungen eingesetzt werden.
Der Kugelzapfen bildet in Kombination mit dem Druckstück ein Kugelgelenk, welches sich an unebene oder nicht rechtwinklig zur Schraubenachse liegende Auflageflächen anpasst. Zudem wird verhindert, dass sich die Drehbewegung der Verstellspindel auf das Druckstück überträgt.
Die Gelenkstücke werden demontiert geliefert. Der Kugelzapfen der Verstellspindel lässt sich einfach in das Druckstück eindrücken und bei Bedarf wieder demontieren. Der Kugeldurchmesser d3 ist kleiner als der Kerndurchmesser des Gewindes, sodass sich die Verstellspindel kugelseitig einschrauben lässt.
Die angegebene statische Belastbarkeit dient als Richtwert, je nach Einsatzfall muss zusätzlich ein entsprechender Sicherheitsfaktor berücksichtigt werden.
Technische Daten
| Außendurchmesser d1 | 15 |
|---|
| Gewinde d2 | M 8 |
|---|
| Einschraublänge l1 | 45 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d3 ≈ | 6,1 |
|---|
| l2 | 7,6 |
|---|
| sw | 4 |
|---|
| Statische Belastbarkeit Fs in kN | 3,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,014 kg |
|---|

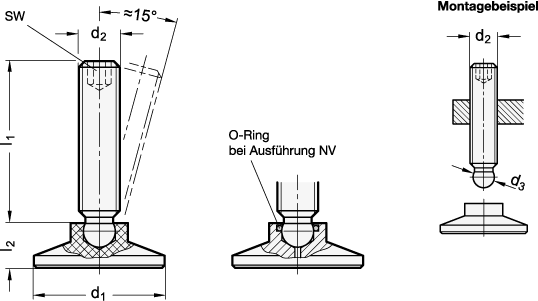

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 638 |
|---|
| Bestellbezeichnung | GN 638-15-M8-45-NI |
|---|
| EAN | 4045525472013 |
|---|
| Ganter-Bezeichnung | Gelenkstücke, Verstellspindel Edelstahl, Druckstück Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 23119090 |
|---|
