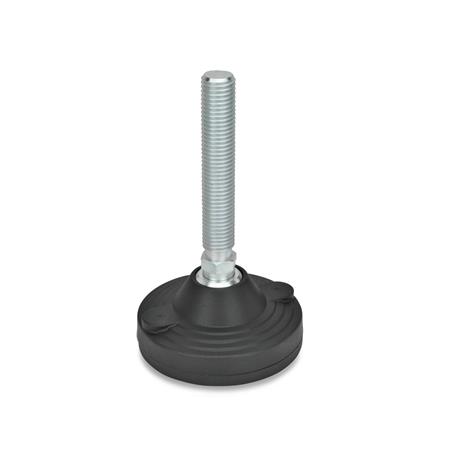

Stellfüße GN 245 zeichnen sich durch eine hohe statische Belastbarkeit aus.
Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofffußes kommen kann.
Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Fuß wirkende, statische Kraft beaufschlagt wurde.
Technische Daten
| Fußdurchmesser d1 | 125 |
|---|
| Gewinde d2 | M 24 |
|---|
| Gewindelänge l1 | 186 |
|---|
| Form | AG - ohne Mutter, mit Gummiauflage |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| l2 | 64 |
|---|
| l3 | 45 |
|---|
| l4 | 23 |
|---|
| d3 | 12,5 |
|---|
| k | 95 |
|---|
| sw | 24 |
|---|
| Statische Belastbarkeit in kN | 40 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,984 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 245 |
|---|
| Bestellbezeichnung | GN 245-125-M24-186-AG |
|---|
| EAN | 4045525108677 |
|---|
| Ganter-Bezeichnung | Stellfüße mit Befestigungsbohrungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
