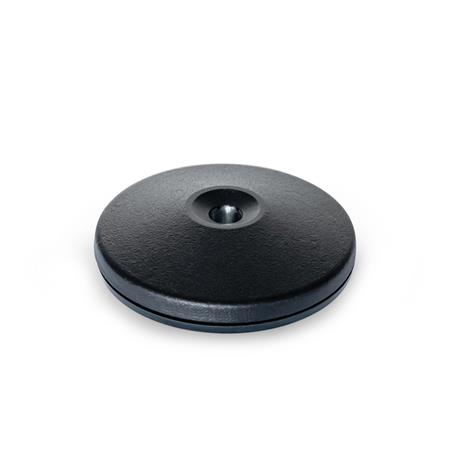

Fußplatten GN 37.1 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt. Mit der Durchgangsbohrung lassen sich die Fußplatten zentral am Boden befestigen und sind so für Druck- und Zugbelastungen geeignet.
Die Fußplatten eignen sich zur Verwendung mit kundenspezifischen Verstell- bzw. Ausgleichsspindeln, welche am Auflagepunkt über den sphärisch ausgeformten Aufnahmeradius „r“ verfügen. Alternativ verwendete DIN-Schrauben oder -Gewindestifte mit Fase oder Spitze reduzieren die Belastbarkeit durch die nicht vollflächige Auflage.
Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen.Bei der Form C wird die zentrale Schraubstelle durch einen O-Ring in der Fußplatte am Boden abgedichtet. In Verbindung mit einer Auffangwanne können so z. B. Schmierstoffe nicht auslaufen und in den Untergrund gelangen.
Technische Daten
| Fußdurchmesser d1 | 160 |
|---|
| Radius r | R30 |
|---|
| Form | B - mit Gummiauflage |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 38,5 |
|---|
| d3 | 20,5 |
|---|
| l1 ≈ | 27 |
|---|
| l2 | 7 |
|---|
| s | 6 |
|---|
| Form B | 70 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,868 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 37.1 |
|---|
| Bestellbezeichnung | GN 37.1-160-R30-B |
|---|
| EAN | 4045525697867 |
|---|
| Ganter-Bezeichnung | Fußplatten, mit zentraler Befestigungsbohrung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23119090 |
|---|
