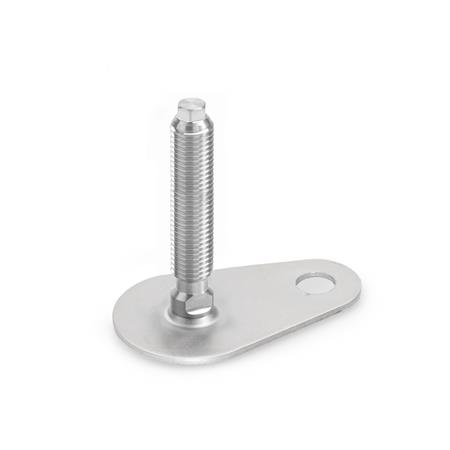

Stellfüße GN 43 sind für den Einsatz in aggressiven Umgebungen vorgesehen. Die vielfältigen Kombinationsmöglichkeiten der Fußteller- und Verstellspindelvarianten machen diese Gelenkfüße universell einsetzbar.
Durch die Befestigungslasche lassen sich die Stellfüße mit der Aufstellfläche verschrauben, wodurch ein seitliches Verschieben verhindert wird. Die Formen mit Gummiauflage schützen zudem empfindliche Oberflächen.
Die Gelenkfüße werden komplett montiert geliefert und sind nicht demontierbar.
Technische Daten
| Fußdurchmesser d1 | 80 |
|---|
| Gewinde d2 | M 20 |
|---|
| Länge l2 (V/VK) | 125 |
|---|
| Form (Fußteller) | D0 - ohne Gummiauflage |
|---|
| Spindelvariante | V - ohne Mutter, Außensechskant oben und Schlüsselfläche unten |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d3 | 13 |
|---|
| h1 | 3 |
|---|
| h5 | 15 |
|---|
| l8 | 85 |
|---|
| m | 70 |
|---|
| r | 15 |
|---|
| sw4 | 13 |
|---|
| sw5 | 16 |
|---|
| d1 | 80 |
|---|
| d2 | M 20 |
|---|
| Ausführung V / VK | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,424 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 43 |
|---|
| Bestellbezeichnung | GN 43-80-M20-125-D0-V |
|---|
| EAN | 4045525057456 |
|---|
| Ganter-Bezeichnung | Stellfüße, Edelstahl, mit Befestigungslasche, Tropfenform |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
