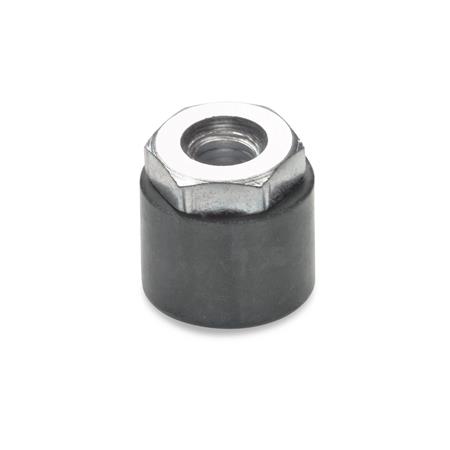

Anschlagpuffer GN 806 können, mit Sechskantschrauben ISO 4017 (DIN 933) oder Gewindestiften (Form B) kombiniert, als Druckschrauben mit elastischer Spannfläche oder als elastische Anschlagschrauben eingesetzt werden.
Ein typischer Einsatzfall ist ihre Verwendung bei Kniehebel-Schnellspannern (Produktgruppe 2.4).
Technische Daten
| Außendurchmesser d1 | 26 |
|---|
| Form | B - Schutzkappe mit Gewindebuchse |
|---|
| Gewinde | M 12 |
|---|
| d3 | 16 |
|---|
| d4 | 22 |
|---|
| h1 | 19 |
|---|
| h2 | 26 |
|---|
| sw | 22 |
|---|
| t1 | 2,5 |
|---|
| t2 | 10,5 |
|---|
| t3 min. | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,045 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 806 |
|---|
| Bestellbezeichnung | GN 806-26-B |
|---|
| EAN | 4045525376526 |
|---|
| Ganter-Bezeichnung | Anschlagpuffer, Gummi |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82057000 |
|---|
| eCl@ss 5.1.4 | 23189090 |
|---|
