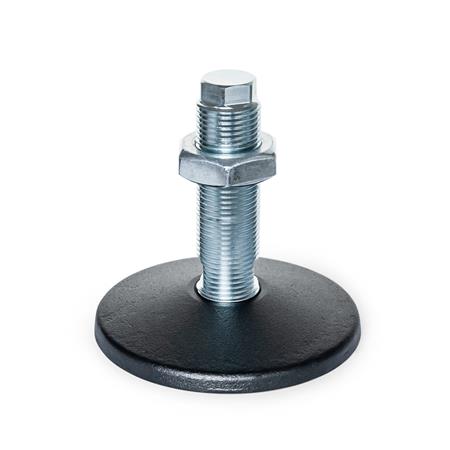

Maschinenfüße GN 36 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt.
Fußplatten und Spindel sind nicht miteinander verbunden, beim Aufstellen zentrieren sich diese durch den Radius am Auflagepunkt selbst.
Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen. Bei der Form C mit O-Ring wird eine Abdichtung gegenüber dem Boden erreicht, sodass Verschmutzungen unter dem Fuß verhindert werden.
Technische Daten
| Fußdurchmesser d1 | 80 |
|---|
| Gewinde d2 | M 24 x 2 |
|---|
| Gewindelänge l1 | 70 |
|---|
| Form (Fußplatte) | A - ohne Gummiauflage |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 ≈ | 27,5 |
|---|
| l3 | 15 |
|---|
| sw1 | 19 |
|---|
| sw2 | 19 |
|---|
| Statische Belastbarkeit F in kN Form A / C | 70 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,593 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 36 |
|---|
| Bestellbezeichnung | GN 36-80-M24X2-70-A |
|---|
| EAN | 4045525696310 |
|---|
| Ganter-Bezeichnung | Maschinenfüße, ohne zentrale Befestigungsbohrung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
