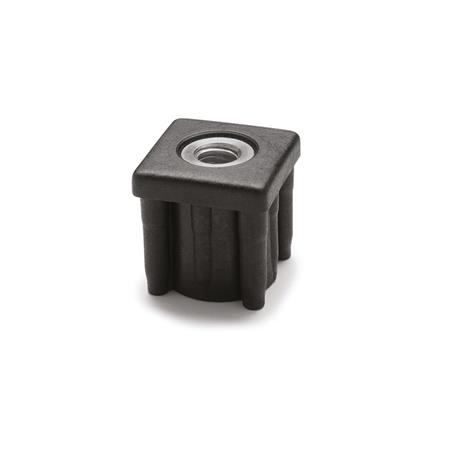

Einsteckbuchsen GN 448 ermöglichen die Montage von Schrauben in Rohren. Sie werden dabei über den leicht konisch zulaufenden Einsteckteil im Rohr gehalten.
Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zu bleibenden Verformungen oder zum Bruch der Einsteckbuchse kommen kann.
Technische Daten
| Außenvierkant s1 | V 50 |
|---|
| Innenvierkant s2 | V 47,6 |
|---|
| Gewinde d | M 12 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| l1 | 45 |
|---|
| l2 | 10 |
|---|
| Statische Belastbarkeit in N M8 ... M16 | 6000 |
|---|
| M20 ... M24 | 8500 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,075 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 448 |
|---|
| Bestellbezeichnung | GN 448-V50-V47,6-M12 |
|---|
| EAN | 4045525956766 |
|---|
| Ganter-Bezeichnung | Einsteckbuchsen, für Vierkantrohre, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23110990 |
|---|
