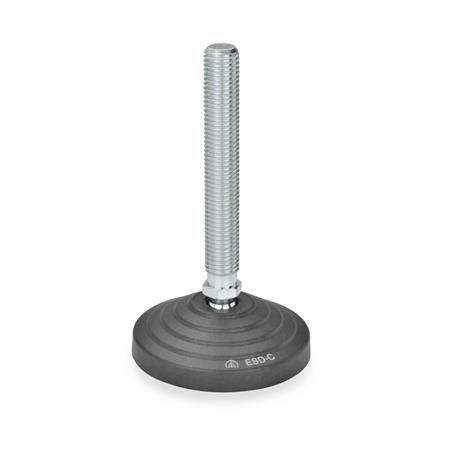

Die Gelenkfüße GN 344.2 haben einen elektrisch leitenden ESD-Kunststoff (PA) bzw. Gummi (NBR), der eine elektrische Aufladung verhindert. Der Aufdruck ESD-C auf der Fußoberfläche definiert die besonderen antistatischen Eigenschaften gemäß ICE 61340-5-1.
Diese Gelenkfüße erzielen eine hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgestaltung (Verrippung), welche die Last auf einen großen Bereich verteilt.
Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.
Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
Gelenkfüße GN 344.2 werden montiert geliefert, sind aber demontierbar.
Technische Daten
| Fußdurchmesser d1 | 80 |
|---|
| Gewinde d2 | M 16 |
|---|
| Gewindelänge l1 | 98 |
|---|
| Form | A - ohne Mutter, ohne Gummiauflage |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| l2 | 43 |
|---|
| l3 | 24 |
|---|
| sw | 24 |
|---|
| Kugel-Ø | 24 |
|---|
| Statische Belastbarkeit in kN | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,281 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 344.2 |
|---|
| Bestellbezeichnung | GN 344.2-80-M16-98-A |
|---|
| EAN | 4045525732346 |
|---|
| Ganter-Bezeichnung | Gelenkfüße, Verstellspindel Stahl, Fuß antistatischer ESD-Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
