Die statische Belastbarkeit der Gelenkfüße GN 343.2 ergibt sich aus der zulässigen Belastbarkeit der Gelenkkugel / Verstellspindel (Festigkeitsklasse 5.8).
Dabei gehen die in der Tabelle angegebenen Werte von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Schraube und müssen entsprechend berücksichtigt werden.
Gelenkfüße der Form KSE / KRE verfügen über leitfähige Kunststoffkappen, die eine elektrostatische Aufladung verhindern. Die ESD-Konformität wurde nach DIN EN 61340-5-1 / DIN EN 61340-5-3 geprüft und bestätigt.
Die Gelenkfüße GN 343.2 sind nicht demontierbar.
Technische Daten
| Fußdurchmesser d1 | 40 |
|---|
| Gewinde d2 | M 8 |
|---|
| Gewindelänge l1 | 50 |
|---|
| Form | OS - ohne Kunststoffkappe |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 | 26 |
|---|
| l3 | 27,5 |
|---|
| l4 | 6 |
|---|
| l5 | 7,5 |
|---|
| sw | 15 |
|---|
| Statische Belastbarkeit in kN Form OS, KS, KSE | 14 |
|---|
| Form KR, KRE | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,139 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 343.2 |
|---|
| Bestellbezeichnung | GN 343.2-40-M8-50-OS |
|---|
| EAN | 4045525114203 |
|---|

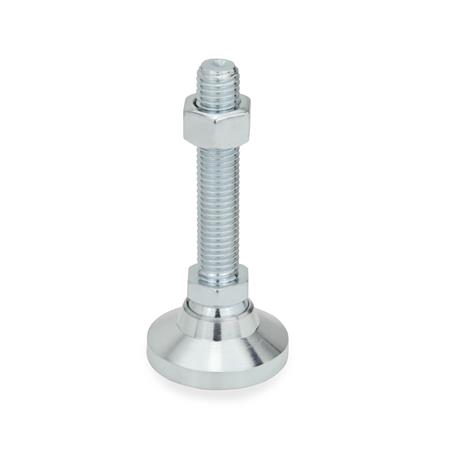

| Ganter-Bezeichnung | Gelenkfüße, Stahl, mit Verstellspindel |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
