Ringschrauben GN 581.5 sind drehbar gelagert; dadurch ist die Kraftrichtung einstellbar und ein unbeabsichtigtes Auf- oder Überdrehen (wie bei Ringschrauben DIN 580 möglich) ausgeschlossen.
Diese Ringschrauben bieten eine hohe Belastbarkeit mit geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belastungsrichtungen.
Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Ring deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Ringschrauben GN 581.5 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.
Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagpunktes, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.
Die Innensechskantschraube ist unverlierbar.
Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jeder drehbaren Edelstahl-Ringschraube beigefügt ist (siehe auch unter www.ganternorm.com/de/service).
Technische Daten
| Gewinde d1 | M 12 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 | 18 |
|---|
| d3 | 30 |
|---|
| d4 | 32 |
|---|
| d5 | 30 |
|---|
| h | 57 |
|---|
| k1 | 12 |
|---|
| k2 | 56 |
|---|
| Länge l | 18 |
|---|
| Nenntragfähigkeit (WLL) | 0,5 t [5 kN] |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,200 kg |
|---|

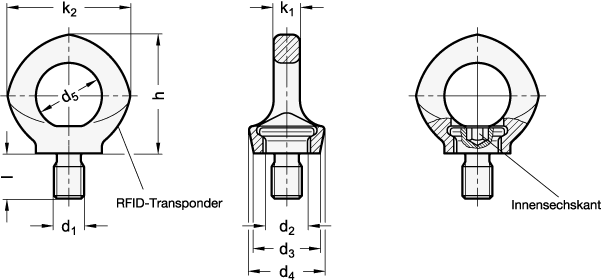

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 581.5 |
|---|
| Bestellbezeichnung | GN 581.5-M12 |
|---|
| EAN | 4045525590755 |
|---|
| Ganter-Bezeichnung | Drehbare Ringschrauben, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181300 |
|---|
| eCl@ss 5.1.4 | 23110603 |
|---|
