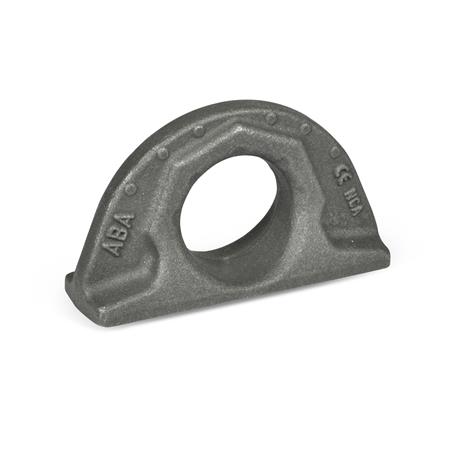

Anschlagpunkte GN 589 zum Anschweißen zeichnen sich durch ihre sehr niedere Bauform aus. Dabei bieten sie eine hohe dynamische und statische Festigkeit und sind allseitig belastbar, bei geprüfter Sicherheit (Sicherheitsfaktor 4).
Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Anschlagpunkt deutlich lesbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.
Anschlagpunkte GN 589 entsprechen der Maschinenrichtlinie 2006 / 42 / EG.
Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jedem Lastbügel beigefügt ist (siehe auch unter www.ganternorm.com/de/service).
Technische Daten
| Breite b | 137 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d | 50 |
|---|
| h1 | 59 |
|---|
| h2 | 80 |
|---|
| k1 | 23 |
|---|
| k2 | 41 |
|---|
| Nenntragfähigkeit in t (WLL) | 3,2 |
|---|
| max. zulässige Zurrkraft in daN (LC) | 6400 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,100 kg |
|---|

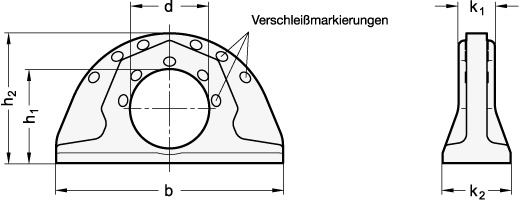

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 589 |
|---|
| Bestellbezeichnung | GN 589-137 |
|---|
| EAN | 4045525881396 |
|---|
| Ganter-Bezeichnung | Anschlagpunkte zum Anschweißen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
