Ölstandsanzeiger GN 651 besitzen einen langen Anzeigebereich, sind also für einen stark schwankenden Ölstand geeignet.
Das glasklare Kunststoffrohr wird zusammen mit der Aluminium-U-Schiene in die Endstücke gesteckt.
Die U-Schiene kann auch um 90° gedreht werden, sodass eine Blickrichtung paralell zur Anschraubfläche möglich ist. Sie verleiht dem Ölstandsanzeiger Schutz und Stabailität.
Die Ausführung dieser Ölstandanzeiger erlaubt Sonderlängen auch bei vergleichsweise kleinen Stückzahlen.
Technische Daten
| Schraubenabstand l1 | 500 |
|---|
| b | 35 |
|---|
| d1 | M 12 |
|---|
| d2 | 20 |
|---|
| l2 | 13,5 |
|---|
| l3 | 442 |
|---|
| l4 | 526 |
|---|
| l5 | 29 |
|---|
| l6 | 13 |
|---|
| l7 | 28,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,320 kg |
|---|

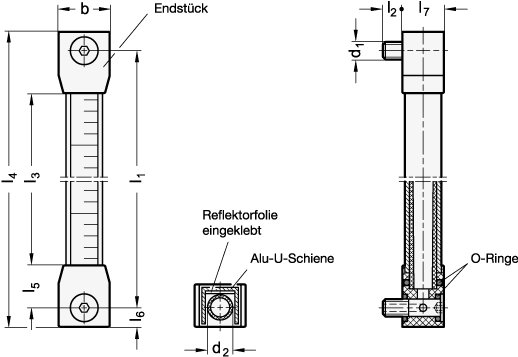

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 651 |
|---|
| Bestellbezeichnung | GN 651-500 |
|---|
| EAN | 4045525539488 |
|---|
| Ganter-Bezeichnung | Ölstandsanzeiger, lange Ausführung, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261029 |
|---|
| eCl@ss 5.1.4 | 27309219 |
|---|
