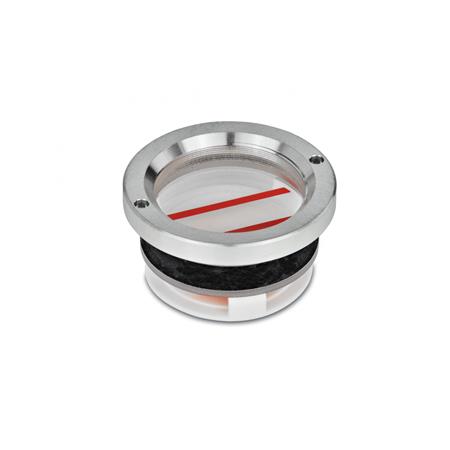

Zur Montage der Ölschaugläser GN 537 ist kein Gewinde erforderlich.
Das Ölschauglas wird in die Aufnahmebohrung d2 H11 eingesetzt. Durch einfaches Anziehen der Ringmutter mit dem entsprechenden Stiftschlüssel (siehe Tabelle) wird die Dichtung gegen die Dichtflächen gepresst und gleichzeitig das Ölschauglas festgeklemmt. Ebenso einfach kann es wieder ausgebaut werden.
Der Anwendungsbereich beschränkt sich auf drucklose Behälter bzw. solche mit nur geringem Überdruck.
Technische Daten
| Schauöffnung d1 | 22 |
|---|
| Einpressdurchmesser d2 | 28 |
|---|
| Form | B - mit Ölstandsmarkierungen |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b min. | 10 |
|---|
| d3 | 35 |
|---|
| d4 | 3 |
|---|
| e | 30 |
|---|
| h | 6 |
|---|
| l1 | 15 |
|---|
| l2 | 4,5 |
|---|
| Artikel-Nr. Montage- Stiftschlüssel | 537.1-30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 537 |
|---|
| Bestellbezeichnung | GN 537-22-28-B |
|---|
| EAN | 4045525284890 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Aluminium / Plexiglas |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261029 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
