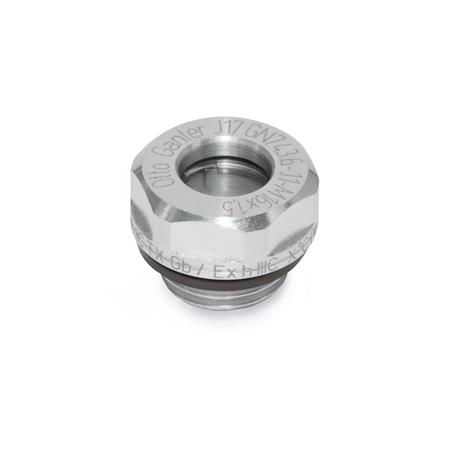

Schaugläser GN 743.6 eignen sich für den Einsatz in explosions-gefährdeten Umgebung. Sie erfüllen die europäische Explosionsschutzrichtlinie (ATEX) 2014/34/EU.
Eine ausführliche Betriebsanleitung steht zur Verfügung und liegt bei der Lieferung jedem Schauglas bei. Zusätzlich sind die Gehäuse mit der ATEX-Kennzeichnung versehen.
Weitere Merkmale der Schaugläser GN 743.6 sind:
Die sehr stabil dimensionierte, kratzfeste Sichtscheibe ist über einen O-Ring am Scheibenumfang abgedichtet, dadurch ist die Dichtheit unabhängig von einer axialen Anpresskraft.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden.
Schaugläser GN 743.6 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 18 |
|---|
| Feingewinde d2 | M 26 x 1,5 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 | 32 |
|---|
| l1 | 9 |
|---|
| l2 | 11 |
|---|
| s | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,021 kg |
|---|

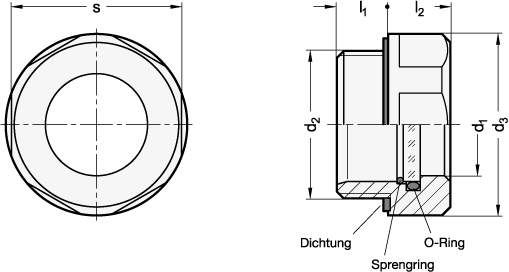

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 743.6 |
|---|
| Bestellbezeichnung | GN 743.6-18-M26X1,5 |
|---|
| EAN | 4045525505193 |
|---|
| Ganter-Bezeichnung | ATEX-Schaugläser, Aluminium / Sicherheitsglas (ESG) |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
