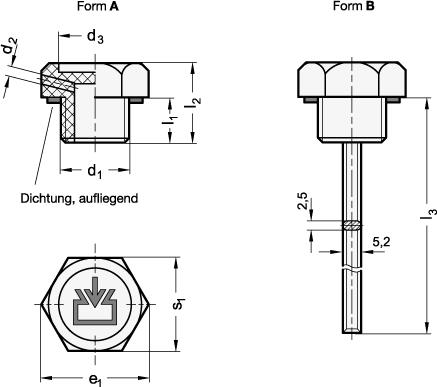

Maßzeichnung Ganter GN 747-G3/8-B-2
Preview: Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-G3/8-B-2
Preview: Maßzeichnung Ganter GN 747-G3/8-B-2
Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff
Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-G3/8-B-2
Maßzeichnung Ganter GN 747-G3/8-B-2
Mobile Preview: Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-G3/8-B-2
Mobile Preview: Maßzeichnung Ganter GN 747-G3/8-B-2

Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff

Art.Nr.:
747-G3/8-B-2
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Der Ölmessstab der Verschlussschrauben GN 747 hat zwei Flächen, auf denen MAX-MIN-Markierungen leicht angebracht werden können (siehe GN 109).

    Technische Daten

    Zollgewinde d1G 3/8
    FormB - mit Ölmessstab
    Entlüftungsbohrung2 - mit Entlüftungsbohrung
    WerkstoffKT - Kunststoff
    d2 Entlüftungsbohrung2
    d317
    e1 ≈25
    l19
    l216
    l3120
    s122
    RoHSJa
    Gewicht0,018 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 747
    BestellbezeichnungGN 747-G3/8-B-2
    EAN4045525369498
    Ganter-BezeichnungVerschlussschrauben mit Einfüllsymbol, Dichtung aufliegend, Kunststoff
    BestelleinheitStück
    Zolltarifnummer39235090
    eCl@ss 5.1.423111101
