Ölschaugläser GN 744 in Form A benutzen den sogenannten Prismeneffekt eines ,,Katzenauges, um eine von Ölfarbe bzw. Ölviskosität unabhängige, eindeutige Anzeige des Ölstands zu geben. Der Vorteil dieses Effektes ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Lichtverhältnissen.
Der Dichtring ist im Aluminium-Körper in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Ölschaugläser GN 744 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 11 |
|---|
| Feingewinde d2 | M 16 x 1,5 |
|---|
| Form | C - mit rotem Markierungsring (nur d~1~ = 11 / 14 / 18 / 24) |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 | 22 |
|---|
| l1 | 8 |
|---|
| l2 | 7,5 |
|---|
| s | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,006 kg |
|---|

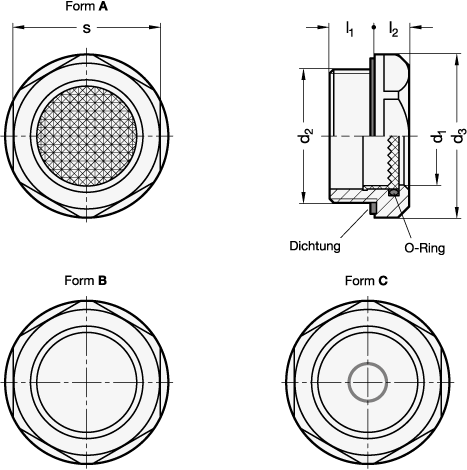

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 744 |
|---|
| Bestellbezeichnung | GN 744-11-M16X1,5-C |
|---|
| EAN | 4045525125469 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Gehäuse Aluminium, Sichtscheibe Kunststoff |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
