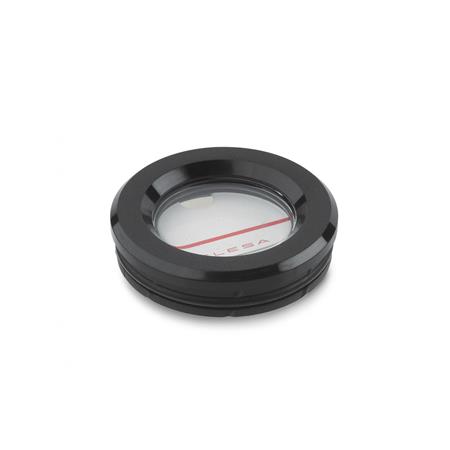

Zur Montage der Ölschaugläser GN 545.2 ist kein Gewinde erforderlich.
Durch die schräg angeordneten Kerbrippen und die Elastizität des Kunststoffes sitzt das Ölschauglas so fest, dass auch ein begrenzter Überduck aufgefangen wird.
Die Sichtscheibe wird beim Spritzvorgang im Grundkörpers eingebettet und ist damit absolut dicht.
Montagehinweis:
Ölschauglas von Hand andrücken, dann, eventuell mit Hilfe einer Zwischenlage z. B. Holz, vollends mit dem Hammer einschlagen. Die Bohrung sollte mit einer 45°-Senkung versehen, der O-Ring leicht eingefettet sein.
Technische Daten
| Schauöffnung d1 | 25 |
|---|
| Durchmesser d2 | 38 |
|---|
| Form | A - mit Reflektor |
|---|
| Farbe | SW - schwarz |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 42 |
|---|
| b min. | 8 |
|---|
| l1 | 10 |
|---|
| l2 | 5,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,014 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 545.2 |
|---|
| Bestellbezeichnung | GN 545.2-25-38-A-SW |
|---|
| EAN | 4045525482104 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Kunststoff, ohne Gewinde |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
