Mit Befestigungsmuttern GN 7430 werden beispielsweise Be- und Entlüftungselemente, Ölschaugläser oder Verschlussschrauben befestigt, wenn die Wandstärke zum Einbringen eines Gewindes zu gering ist oder dieses zur Fertigungsvereinfachung vermieden werden soll.
Das ausreichend groß gestaltete Sechskant-Profil ist nur auf einer Seite gefast, wodurch sich die Auflagefläche und die Gewindelänge vergrößert.
Die Edelstahl-Ausführungen lassen sich im Gehäuseinneren durch Schweißpunkte sichern, um die Montage zu erleichtern, sie eignen sich generell für Anwendungen mit aggressiven Umgebungsbedingungen.
Technische Daten
| Werkstoff | A4 - Edelstahl |
|---|
| Zollgewinde d1 | G 1 |
|---|
| b | 5 |
|---|
| d2 empfohlener Bohrungs-Ø | 33,3 |
|---|
| e ≈ | 44,5 |
|---|
| s | 41 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,023 kg |
|---|

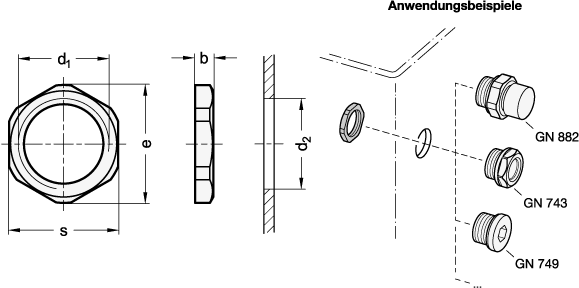

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7430 |
|---|
| Bestellbezeichnung | GN 7430-G1-A4 |
|---|
| EAN | 4045525573192 |
|---|
| Ganter-Bezeichnung | Befestigungsmuttern, Edelstahl, für Hydraulikkomponenten |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181535 |
|---|
| eCl@ss 5.1.4 | 23110701 |
|---|
