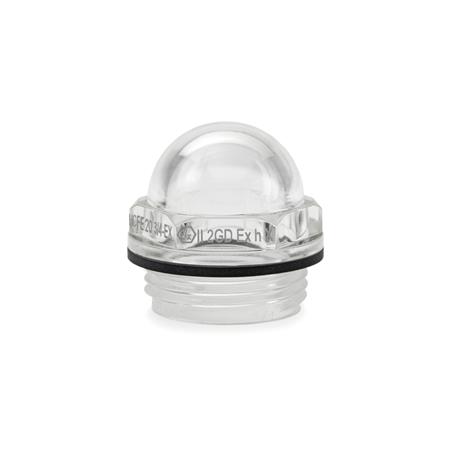

ATEX-Schaugläser GN 546.6 eignen sich für den Einsatz in explosionsgefährdeter Umgebung. Sie erfüllen die europäische Explosionsschutz-Richtlinie (ATEX) 2014/34/EU.
Eine ausführliche Betriebsanleitung steht zur Verfügung. Bei der Lieferung liegt sie jedem ATEX-Schauglas GN 546.6 bei.
Diese Schaugläser aus Polyamid haben eine hohe mechanische Festigkeit. Deswegen sind sie verhältnismäßig dünnwandig ausgeführt, mit großer Schauöffnung.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 19 |
|---|
| Gewinde d2 | G 1/2 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 26 |
|---|
| l1 | 10,5 |
|---|
| l2 | 16 |
|---|
| s | 22 |
|---|
| empfohlenes Anzugsmoment in Nm | 4 ... 6 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,016 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 546.6 |
|---|
| Bestellbezeichnung | GN 546.6-19-G1/2 |
|---|
| EAN | 4045525681101 |
|---|
| Ganter-Bezeichnung | ATEX-Schaugläser, Kunststoffe |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
