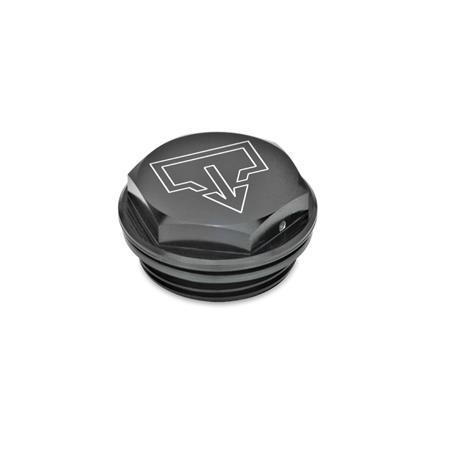

Verschlussschrauben GN 741 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einem radialen und planseitigem Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Technische Daten
| Außendurchmesser d1 | 26 |
|---|
| Zollgewinde d2 | G 1/2 |
|---|
| Form | ASS - mit DIN-Ablasssymbol, schwarz eloxiert |
|---|
| Entlüftungsbohrung | 2 - mit Entlüftungsbohrung |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Entlüftungsbohrung | 2 |
|---|
| d4 | M 5 |
|---|
| e ≈ | 24,3 |
|---|
| l1 | 16 |
|---|
| l2 | 8,5 |
|---|
| s | 21 |
|---|
| t | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,016 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 741 |
|---|
| Bestellbezeichnung | GN 741-26-G1/2-ASS-2 |
|---|
| EAN | 4045525123168 |
|---|
| Ganter-Bezeichnung | Verschlussschrauben mit und ohne Symbol, Aluminium, bis 100 °C |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83099090 |
|---|
| eCl@ss 5.1.4 | 23111101 |
|---|
