Funktion und Einsatzkriterien der Entlüftungsschrauben GN 552 siehe Funktionsbeschreibung.
MAX-MIN-Markierungsstriche können auf den Flächen des Ölmessstabes leicht angebracht werden (siehe GN 109).

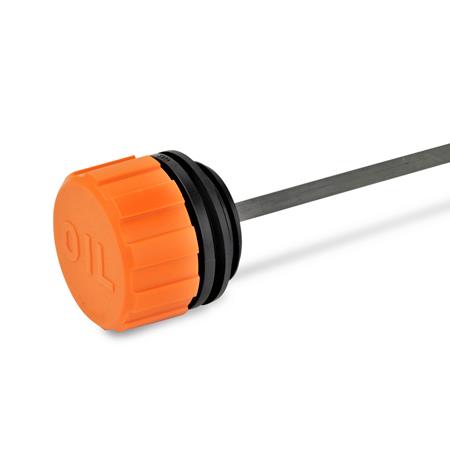

Die Ausführung mit Ölmessstab (Form B) ist nur möglich bei Kennziffer 0, 1 und 2 und zwar bei:
Größe 31 - alle Gewinde
Größe 42 - nur G 3/4 und G 1
Größe 57 - nur G 1 1/4 und G 1 1/2
Technische Daten
| Außendurchmesser d1 | 42 |
|---|
| Zollgewinde d2 | G 3/4 |
|---|
| Form | B - mit Ölmessstab |
|---|
| Kennziffer | 0 - mit Spritzschilder, mit Draht-Filter |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 18 |
|---|
| d4 | 41 |
|---|
| l1 | 11,5 |
|---|
| l2 ≈ | 36,5 |
|---|
| l3 | 184 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,055 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 552 |
|---|
| Bestellbezeichnung | GN 552-42-G3/4-B-0 |
|---|
| EAN | 4045525291386 |
|---|
| Ganter-Bezeichnung | Entlüftungsschrauben, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90268080 |
|---|
| eCl@ss 5.1.4 | 27301803 |
|---|
