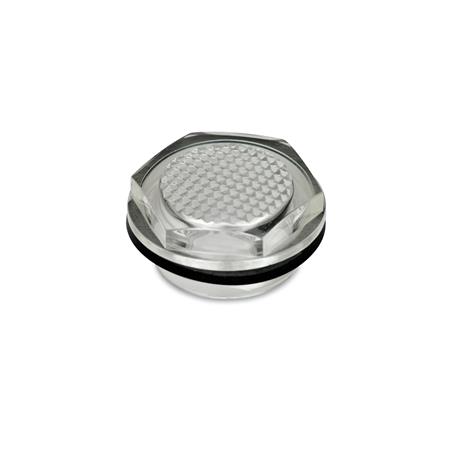

Ölschaugläser GN 541.2 aus Polyamid haben eine hohe mechanische Festigkeit. Deswegen sind sie verhältnismäßig dünnwandig ausgeführt.
Diese Ölschaugläser benutzen den sogenannten Prismeneffekt eines „Katzenauges“, um eine von Ölfarbe bzw. Viskosität unabhängige, eindeutige Anzeige des Ölstandes zu geben. Der Vorteil dieser Effekte ist besonders offensichtlich bei totaler Unter- oder Überfüllung und zur Kontrolle bei schlechten Sichtverhältnissen.
Ölschaugläser GN 541.2 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit liegen vor.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 25 |
|---|
| Gewinde d2 | G 1 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 40 |
|---|
| l1 | 11 |
|---|
| l2 | 10 |
|---|
| s | 34 |
|---|
| empfohlenes Anzugsmoment in Nm | 8 ... 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,012 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 541.2 |
|---|
| Bestellbezeichnung | GN 541.2-25-G1 |
|---|
| EAN | 4045525462687 |
|---|
| Ganter-Bezeichnung | Ölschaugläser, Kunststoff, Dichtung aufliegend, mit Prismeneffekt |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
