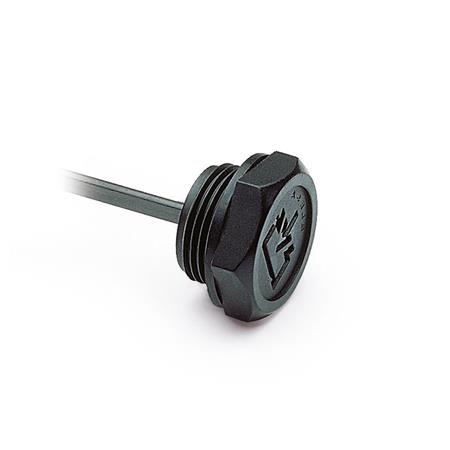

Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-M18X1,5-B-1
Maßzeichnung Ganter GN 747-M18X1,5-B-1
Preview: Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-M18X1,5-B-1
Preview: Maßzeichnung Ganter GN 747-M18X1,5-B-1
Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff
Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-M18X1,5-B-1
Maßzeichnung Ganter GN 747-M18X1,5-B-1
Mobile Preview: Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff – Ganter GN 747-M18X1,5-B-1
Mobile Preview: Maßzeichnung Ganter GN 747-M18X1,5-B-1

Verschlussschrauben mit DIN-Einfüllsymbol GN 747, Dichtung aufliegend, Kunststoff

Art.Nr.:
747-M18X1,5-B-1
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Der Ölmessstab der Verschlussschrauben GN 747 hat zwei Flächen, auf denen MAX-MIN-Markierungen leicht angebracht werden können (siehe GN 109).

    Technische Daten

    Feingewinde d1M 18 x 1,5
    FormB - mit Ölmessstab
    Entlüftungsbohrung1 - ohne Entlüftungsbohrung
    WerkstoffKT - Kunststoff
    d2 Entlüftungsbohrung2
    d320,5
    e1 ≈29,5
    l111
    l218
    l3195
    s126
    RoHSJa
    Gewicht0,033 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 747
    BestellbezeichnungGN 747-M18X1,5-B-1
    EAN4045525369658
    Ganter-BezeichnungVerschlussschrauben mit Einfüllsymbol, Dichtung aufliegend, Kunststoff
    BestelleinheitStück
    Zolltarifnummer39235090
    eCl@ss 5.1.423111101
