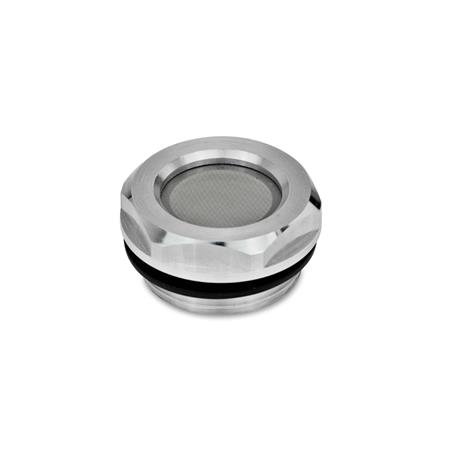

Belüftungs- / Entlüftungssiebe GN 7403 werden im Gehäuse- und Gerätebau eingesetzt. In einer Gehäusewand sorgen sie für einen Druckausgleich zwischen Gehäuseinnenraum und der Umgebung.
Mögliche, vom meist gasförmigen Medium mitgeführte, Schmutz- und Staubpartikel werden entsprechend der Maschenweite am Austausch gehindert. Dies schützt vor der Verschmutzung der Geräteinnenseite bzw. senkt die Belastung der Umgebung z.B. durch austretende Stäube.
Der Außen-Ø der Gehäuse mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Werkstoff | AL - Aluminium |
|---|
| Zollgewinde d1 | G 3/4 |
|---|
| Maschenweite | 500 |
|---|
| d2 | 32 |
|---|
| Schauöffnung d3 | 14 |
|---|
| l1 | 9 |
|---|
| l2 | 8 |
|---|
| s | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7403 |
|---|
| Bestellbezeichnung | GN 7403-AL-G3/4-500 |
|---|
| EAN | 4045525068728 |
|---|
| Ganter-Bezeichnung | Belüftungs- / Entlüftungssiebe, Aluminium, mit Edelstahl-Gewebe |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84149000 |
|---|
| eCl@ss 5.1.4 | 27301803 |
|---|
