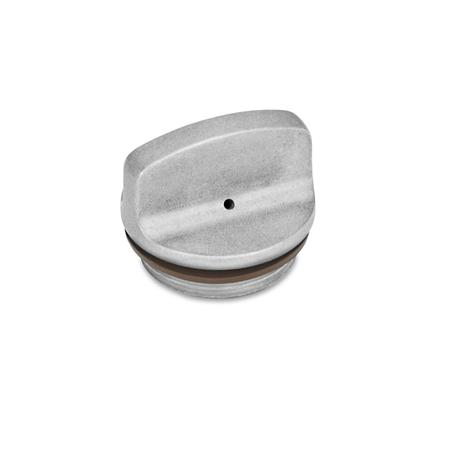

Verschussschrauben GN 442 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Technische Daten
| Außendurchmesser d1 | 26 |
|---|
| Zollgewinde d2 | G 1/2 |
|---|
| Entlüftungsbohrung | 2 - mit Entlüftungsbohrung |
|---|
| Farbe | BL - blank, gleitgeschliffen |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Entlüftungsbohrung | 2 |
|---|
| d4 | M 5 |
|---|
| l1 | 27,5 |
|---|
| l2 | 8,5 |
|---|
| l3 | 16 |
|---|
| s | 5 |
|---|
| t min. | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 442 |
|---|
| Bestellbezeichnung | GN 442-26-G1/2-2-BL |
|---|
| EAN | 4045525600126 |
|---|
| Ganter-Bezeichnung | Verschlussschrauben bis 200 °C, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83099090 |
|---|
| eCl@ss 5.1.4 | 23111101 |
|---|
