Verschlussschrauben GN 742 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einem radialen und planseitigem Einstich eingebettet; dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Technische Daten
| Außendurchmesser d1 | 60 |
|---|
| Zollgewinde d2 | G 1 1/2 |
|---|

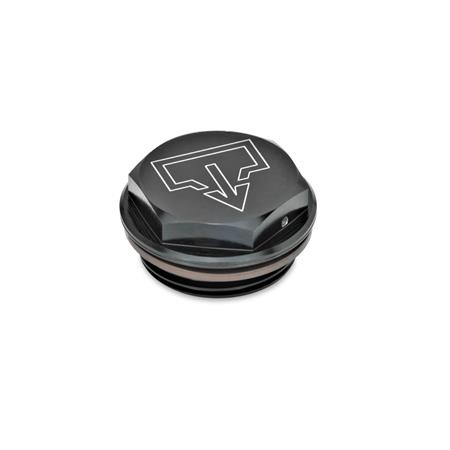

| Form | ASS - mit DIN-Ablasssymbol, schwarz eloxiert |
|---|
| Entlüftungsbohrung | 2 - mit Entlüftungsbohrung |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Entlüftungsbohrung | 2 |
|---|
| d4 | M 5 |
|---|
| e ≈ | 57,7 |
|---|
| l1 | 22 |
|---|
| l2 | 13 |
|---|
| s | 50 |
|---|
| t | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,120 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 742 |
|---|
| Bestellbezeichnung | GN 742-60-G11/2-ASS-2 |
|---|
| EAN | 4045525124783 |
|---|
| Ganter-Bezeichnung | Verschlussschrauben mit und ohne Symbol, Viton-Dichtung, Aluminium, bis 180 °C |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83099090 |
|---|
| eCl@ss 5.1.4 | 23111101 |
|---|
