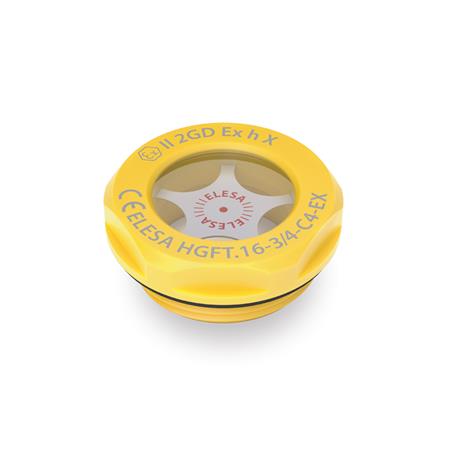

ATEX-Schaugläser GN 543.6 eignen sich für den Einsatz in explosionsgefährdeter Umgebung. Sie erfüllen die europäische Explosionsschutz-Richtlinie (ATEX) 2014/34/EU.
Eine ausführliche Betriebsanleitung steht zur Verfügung und liegt bei der Lieferung jedem Schauglas bei.
Die Sichtscheibe wird als Einlegeteil beim Spritzen des Grundkörpers in diesen eingebettet und ist damit absolut dicht.
Der Dichtring ist in einen planseitigen Einstich eingebettet. Dadurch kann er beim Anziehen nicht herausgequetscht werden.
Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmuttern GN 7430 verwenden.
Technische Daten
| Schauöffnung d1 | 11 |
|---|
| Gewinde d2 | G 3/8 |
|---|
| Form | A - mit Reflektor |
|---|
| Farbe | GB - gelb, RAL 1021, glänzend |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 24 |
|---|
| l1 | 8 |
|---|
| l2 | 7 |
|---|
| s | 22 |
|---|
| empfohlenes Anzugsmoment in Nm | 4 ... 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|

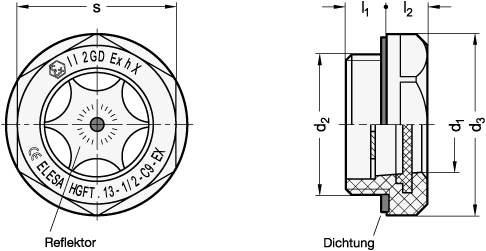

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 543.6 |
|---|
| Bestellbezeichnung | GN 543.6-11-G3/8-A-GB |
|---|
| EAN | 4045525703674 |
|---|
| Ganter-Bezeichnung | ATEX-Schaugläser, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
