Mit Edelstahl-Schweißmuffen GN 7490 lassen sich Anschlussgewinde an Behältern, Tanks oder Hydraulikzylindern durch Schweißen anbringen. Einfüll- und Ablassschrauben oder auch Be- und Entlüftungselemente sowie Ölschaugläser lassen sich so per Einschrauben einfach montieren.
Die Planflächen sind bearbeitet und lassen sich, in Verbindung mit einem geeigneten Dichtelement, als Dichtflächen nutzen. Beim Schweißen verhindert die ausreichend stark dimensionierte Wandstärke ein Verformen oder Durchbrennen.
Die Form B (mit Bund) wird eingesetzt, wenn eine genaue Positionierung durch die Aufnahmebohrung bzw. eine geringe Bauhöhe erwünscht ist.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| d11 | M 22 x 1,5 |
|---|
| Form | B - mit Bund |
|---|
| d2 | 32 |
|---|
| d3 | 26 |
|---|
| h1 | 16 |
|---|
| h2 | 4,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,033 kg |
|---|

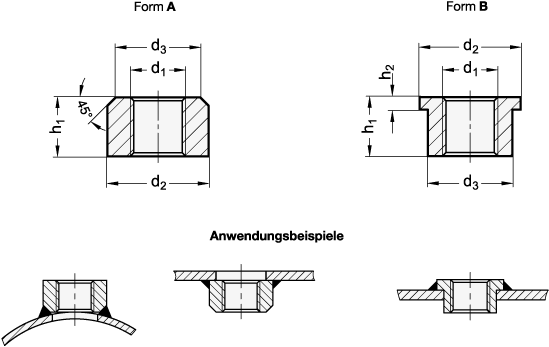

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7490 |
|---|
| Bestellbezeichnung | GN 7490-NI-M22X1,5-B |
|---|
| EAN | 4045525524835 |
|---|
| Ganter-Bezeichnung | Edelstahl-Schweißmuffen mit und ohne Bund |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 23110904 |
|---|
