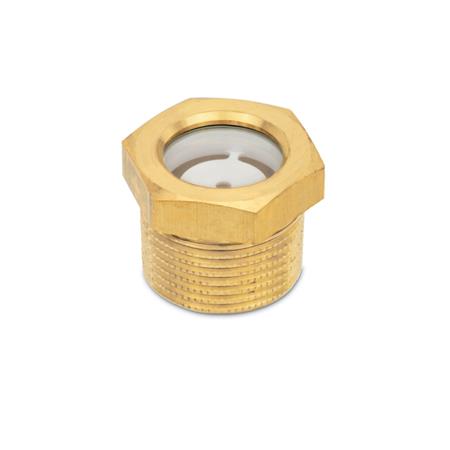

Das kegelige Gewinde der Ölschaugläser GN 743.7 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.
Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.
Technische Daten
| Schauöffnung d1 | 24 |
|---|
| Gewinde d2 | R 1 |
|---|
| Form | A - mit Reflektor |
|---|
| Werkstoff | MS - Messing |
|---|
| a Bezugsebene | 10,4 |
|---|
| d3 bei a | 33,2 |
|---|
| d4 Innengewinde zylindrisch | Rp 1 |
|---|
| e | 40,5 |
|---|
| l1 | 21 |
|---|
| l2 | 9 |
|---|
| l3 nutzbare Gewindelänge | 16,8 |
|---|
| p Gewindesteigung | 2,3 |
|---|
| s | 36 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,098 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 743.7 |
|---|
| Bestellbezeichnung | GN 743.7-24-R1-A |
|---|
| EAN | 4045525514850 |
|---|
| Ganter-Bezeichnung | Ölschaugläser mit kegeligem Gewinde, Messing |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90261089 |
|---|
| eCl@ss 5.1.4 | 37011302 |
|---|
